PTC線性熱敏電阻
特點
LPTC線性熱敏電阻的阻值隨溫度升高而增大，呈直線變化，線性好，與PTC高分子陶瓷合成的熱敏電阻相比，線性好，無需采取線性補償措施使電路設計簡化。
①、什么叫溫度系數
答:溫度系數是指線性熱敏電阻隨溫度的升，降相應的阻值高，低變化率。例:常溫(25度)1K
300OPPM的熱敏電阻，每溫度變化1度，阻值變化0.3%,當溫度由25度升至105度時，阻值由lK變?yōu)閘K
X(l+0.3%X(l05-25))=1.240K。溫度系數越大，阻值變化率也大。
阻值變化率除了由廠家生產時由溫度系數決定，用戶在電路設計時也可以增大集成放大器的增益，增大變化率(PPM);用普通電阻與熱敏電阻串、并聯，可降底變化率
(PPM)。
②、什么叫正溫度線性熱敏電阻?
答:普遍熱敏電阻部存在阻、溫的非線性變化，需要設計線性補償電路。本產品能在-40度-250度區域內保持阻、溫的線性變化，從而簡化電路。目前，普遍的PTC正溫度熱敏電阻的阻溫特性是突變性的，線性區域很窄，通常用于電路的過流保護，不用于溫度檢測，溫度補償電路。本產品正好補充了這萬面的應用領域。
③、設計、試用該產品時還有什么萬便之處?
答:同一檔溫度系數的熱敏電阻可以串、并使用，其阻溫特性不變，例:lK
2OOOPPM，可串聯成2K 2O0OPPM或并聯成500Ω 20OOPPM，給電路實驗提供萬便，可以獲得最佳數據，便于訂單，批量生產。
應用范圍
1. 汽車工業溫度檢測及控制
2. 家用電器的溫度檢測及控制
3. 精密電路和晶振器溫度補償
4. 微馬達調速控制
5. 醫療器械溫度檢測及控制制
|
|
|
|
■產品特點
PTC線性正溫度系數熱敏電阻采用PTC材料，物理工藝制成，具有優越的穩定性、復線性，重復百萬次，特性曲線不變。阻值隨溫度升高而增大，呈直線變化，線性好，與PTC高分子陶瓷合成的熱敏電阻相比，線性好，無需采取線性補償措施使電路設計簡化。并且阻值一致性好，互換性強，外形、規格保準化。溫度感應速度快，空氣介質中為1-2秒，靈敏度高。體積小、結構堅固、外形標準化，適宜印刷線路板的自動化安裝。
■
應用范圍
廣泛用于通訊、汽車、儀表、計算機、家電等行業的溫度控制、溫度測量，溫度補償。普遍的PTC正溫度熱敏電阻的阻溫特性是突變性的，線性區域很窄，通常用于電路的過流保護，不用于溫度檢測，溫度補償電路。本產品正好補充了這方面的應用領域。
我公司生產的線性熱敏電阻分為兩個系列，一種是單晶硅的線性PTC熱敏電阻SCKTY系列，特點是溫度系數大可達到7000PPM每度，可以替代NXP（恩智浦）Philips（飛利浦）的KTY系列熱敏電阻，和RTI公司的DS系列。Infineon(英飛凌)的KTY系列。
下面我們先介紹SCKTY系列
常用玻封線性熱敏電阻SCKTY規格：可替代NXP(PHILIPS)
KTY81,KTY82,KTY83,KTY84,KTY85，和RTI公司的DS系列。
外形尺寸(單位:mm)
特點
|
|

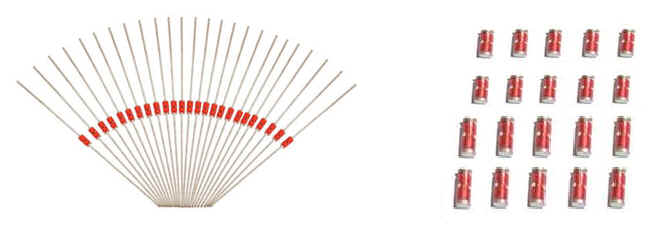

1. SCKTY 線性熱敏電阻玻璃封裝系列產品為軸向引線玻璃封裝型
2.
主體基質材料是半導體硅單晶，又稱硅熱敏電阻(Silicon PTC
Thermistors)
3.
電阻值隨溫度增加呈線性上升，又稱線性正溫度系數熱敏電阻器或LPTC熱敏電阻
4. 耗散系數：2.5~5mW/℃
5.
最大工作電流：Iopr=1.0mA
6.
穩定性：年變化率≤0.01℃/年
7. 溫度系數：α25/50≥0.7%/℃,即α25/50≥7000PPM
8.
額定功率：50mW
9.
使用溫度范圍：-50~+150℃
10.精度高1%,2%,3%,5%
11.體積小、結構堅固、便于自動化安裝
12.玻璃封裝，可在高溫和高濕等惡劣環境下使用
|
|
規格型號
|
阻值（Ω）at25℃
|
精度
|
額定電流
|
最大電流
|
資料下載
|
|
Min |
Max
|
Itype
|
Imax
|
|
(mA)
|
(mA)
|
|
SCKTY83-200
|
200
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-500
|
500
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-550
|
550
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-600
|
600
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-1000
|
1000
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-1200
|
1200
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-1400
|
1400
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-1600
|
1600
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-2000
|
2000
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-4000
|
4000
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-4500
|
4500
|
±1%~±5%
|
5
|
8
|
下載
|
|
SCKTY83-110
|
990
|
1010
|
±1%
|
5
|
8
|
下載
|
|
SCKTY83-120
|
980
|
1020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY83-121
|
980
|
1000
|
±1%
|
5
|
8
|
下載
|
|
SCKTY83-122
|
1000
|
1020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY83-150
|
950
|
1050
|
±5%
|
5
|
8
|
下載
|
|
SCKTY83-151
|
950
|
1000
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY83-152
|
1000
|
1050
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY81-110
|
990
|
1010
|
±1%
|
5
|
8
|
下載
|
|
SCKTY81-120
|
980
|
1020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY81-121
|
980
|
1000
|
±1%
|
5
|
8
|
下載
|
|
SCKTY81-122
|
1000
|
1020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY81-150
|
950
|
1050
|
±5%
|
5
|
8
|
下載
|
|
SCKTY81-151
|
950
|
1000
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY81-152
|
1000
|
1050
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY81-210
|
1980
|
2020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY81-220
|
1960
|
2040
|
±2%
|
5
|
8
|
下載
|
|
SCKTY81-221
|
1960
|
2000
|
1%
|
5
|
8
|
下載
|
|
SCKTY81-222
|
2000
|
2040
|
±1%
|
5
|
8
|
下載
|
|
SCKTY81-250
|
1900
|
2100
|
±5%
|
5
|
8
|
下載
|
|
SCKTY81-251
|
1900
|
2000
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY81-252
|
2000
|
2100
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY82-110
|
990
|
1010
|
±1%
|
5
|
8
|
下載
|
|
SCKTY82-120
|
980
|
1020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY82-121
|
980
|
1000
|
±1%
|
5
|
8
|
下載
|
|
SCKTY82-122
|
1000
|
1020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY82-150
|
950
|
1050
|
±5%
|
5
|
8
|
下載
|
|
SCKTY82-151
|
950
|
1000
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY82-152
|
1000
|
1050
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY82-210
|
1980
|
2020
|
±1%
|
5
|
8
|
下載
|
|
SCKTY82-220
|
1960
|
2040
|
±2%
|
5
|
8
|
下載
|
|
SCKTY82-221
|
1960
|
2000
|
1%
|
5
|
8
|
下載
|
|
SCKTY82-222
|
2000
|
2040
|
±1%
|
5
|
8
|
下載
|
|
SCKTY82-250
|
1900
|
2100
|
±5%
|
5
|
8
|
下載
|
|
SCKTY82-251
|
1900
|
2000
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY82-252
|
2000
|
2100
|
±2.5%
|
5
|
8
|
下載
|
|
SCKTY84-130
|
970(at100℃)
|
1030(at100℃)
|
R100=±3%
|
5
|
8
|
|
主要用于電機保護
|
下載
|
|
SCKTY84-150
|
950(at100℃)
|
1050(at100℃)
|
R100=±5%
|
5
|
8
|
|
下載
|
|
SCKTY84-151
|
950(at100℃)
|
1000(at100℃)
|
R100=±2.5%
|
5
|
8
|
|
下載
|
|
SCKTY84-152
|
975(at100℃)
|
1025(at100℃)
|
R100=±2.5%
|
5
|
8
|
|
下載
|
KTY8X系列
溫度傳感器
|
/
|
/
|
/
|
/
|
/
|
/
|
主要用于電機保護
|
下載
|
|
|
華巨電子SCKTY系列替代NXP(恩智浦)KTY系列
|
|
華巨型號
|
替代NXP(恩智浦)KTY型號
|
|
SCKTY-83-110
|
KTY81-110
|
KTY82-110
|
KTY83-110
|
KTY85-110
|
|
SCKTY-83-120
|
KTY81-120
|
KTY82-120
|
KTY83-120
|
KTY85-120
|
|
SCKTY-83-121
|
KTY81-121
|
KTY82-121
|
KTY83-121
|
KTY85-121
|
|
SCKTY-83-122
|
KTY81-122
|
KTY82-122
|
KTY83-122
|
KTY85-122
|
|
SCKTY-83-150
|
KTY81-150
|
KTY82-150
|
KTY83-150
|
KTY85-150
|
|
SCKTY-83-151
|
KTY81-151
|
KTY82-151
|
KTY83-151
|
KTY85-151
|
|
SCKTY-83-152
|
KTY81-152
|
KTY82-152
|
KTY83-152
|
KTY85-152
|
|
SCKTY-81-210
|
KTY81-210
|
KTY82-210
|
KTY83-210
|
KTY85-210
|
|
SCKTY-81-220
|
KTY81-220
|
KTY82-220
|
KTY83-220
|
KTY85-220
|
|
SCKTY-81-221
|
KTY81-221
|
KTY82-221
|
KTY83-221
|
KTY85-221
|
|
SCKTY-81-222
|
KTY81-222
|
KTY82-222
|
KTY83-222
|
KTY85-222
|
|
SCKTY-81-250
|
KTY81-250
|
KTY82-250
|
KTY83-250
|
KTY85-250
|
|
SCKTY-81-251
|
KTY81-251
|
KTY82-251
|
KTY83-251
|
KTY85-251
|
|
SCKTY-83-252
|
KTY81-252
|
KTY82-252
|
KTY83-252
|
KTY85-252
|
|
SCKTY-84-130
|
KTY84-130
|
|
SCKTY-84-150
|
KTY84-150
|
|
SCKTY-84-151
|
KTY84-151
|
|
SCKTY-84-152
|
KTY84-152
|
|
|
對應型號Infineon(英飛凌)的KT和KTY系列
|
|
華巨型號
|
Infineon(英飛凌)的KT和KTY系列
|
|
SCKTY-81-230
|
KT 100
|
|
SCKTY-81-230
|
KT 110
|
|
SCKTY-81-230
|
KT 130
|
|
SCKTY-83-130
|
KT 210
|
|
SCKTY-83-130
|
KT 230
|
|
SCKTY-81-251-1
|
KTY 10-5
|
|
SCKTY-81-210
|
KTY 10-6
|
|
SCKTY-81-210-1
|
KTY 10-62
|
|
SCKTY-81-252-1
|
KTY 10-7
|
|
SCKTY-81-251-1
|
KTY 11-5
|
|
SCKTY-81-210
|
KTY 11-6
|
|
SCKTY-81-252-1
|
KTY 11-7
|
|
SCKTY-81-251-1
|
KTY 13-5
|
|
SCKTY-81-210
|
KTY 13-6
|
|
SCKTY-81-252-1
|
KTY 13-7
|
|
SCKTY-83-110-1
|
KTY 21-5
|
|
SCKTY-83-110
|
KTY 21-6
|
|
SCKTY-83-121-1
|
KTY 21-7
|
|
SCKTY-83-110-1
|
KTY 23-5
|
|
SCKTY-83-110
|
KTY 23-6
|
|
SCKTY-83-121-1
|
KTY 23-7
|
|
SCKTY-81-210
|
KTY 16-6
|
|
SCKTY-81-210
|
KTY 19-6M
|
|
SCKTY-81-210
|
KTY 19-6Z
|
|
一、溫度補償電路
一、溫度——電壓轉換電路
三、常用LPTC電路方框圖
