貼片壓敏電阻 貼片壓敏電阻

選型指南      返回上一頁面
    壓敏電阻是一種限壓型保護器件。利用壓敏電阻的非線性特性，當過電壓出現在壓敏電阻的兩極間，壓敏電阻可以將電壓鉗位到一個相對固定的電壓值，從而實現對后級電路的保護。壓敏電阻的主要參數有：壓敏電壓、通流容量、結電容、響應時間等。
    壓敏電阻的響應時間為ns級，比空氣放電管快，比TVS管稍慢一些，一般情況下用于電子電路的過電壓保護其響應速度可以滿足要求。壓敏電阻的結電容一般在幾百到幾千Pf的數量級范圍，很多情況下不宜直接應用在高頻信號線路的保護中，應用在交流電路的保護中時，因為其結電容較大會增加漏電流，在設計防護電路時需要充分考慮。壓敏電阻的通流容量較大，但比氣體放電管小。
   壓敏電阻的最大特點是當加在它上面的電壓低于它的閥值"UN"時，流過它的電流極小，相當于一只關死的閥門，當電壓超過UN時，它的阻值變小，這樣就使得流過它的電流激增而對其他電路的影響變化不大從而減小過電壓對后續敏感電路的影響。利用這一功能，可以抑制電路中經常出現的異常過電壓，保護電路免受過電壓的損害。
    南京華巨電子是專門生產敏感元器件的，公司生產的片式壓敏電阻廣泛應用于手機，電腦，MP3等電子產品上，配套廠家有TCL,康佳，中興通訊，天馬微，同舟等IT廠商。并給一些大企業代工貼牌。華巨電子以其過硬的產品質量和強大的研發團隊，贏得了同行業的尊重和信賴。貼片壓敏電阻由于其體積小，越來越廣泛應用于一些手持設備和小型化的電子設備。

1.片式壓敏電阻應用范圍：
·保護元件和電路,防止在電源供應、控制和信號線產生的ESD
·為ICCMOS和MOSFET提供線上過壓保護。
·在許多領域中可代替表面貼裝TVS齊納二極管
·用于協助各種終端產品實現電磁兼容
2.貼片壓敏電阻具體應用：
·筆記本電腦、數碼相機、掌上電腦、手機、MP3、主板、路由器 、汽車電子、液晶模塊、網絡電話、麥克風耳機等

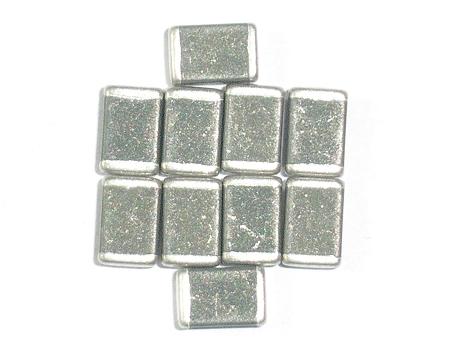

3.型號命名外型結構和尺寸：

3.SMD壓敏電阻外型結構和尺寸：(mm)

規格

外形尺寸（mm）
英制 公制 L W T M
0402 1005 1.0 ± 0.10 0.5 ± 0.10 0.5 ± 0.20 0.30+0.2/-0.1
0603 1608 1.6 ±0.15 0.8 ±0.10 0.8 ± 0.20 0.30+0.2/-0.1
0805 2012 2.0 ± 0.20 1.25 ±0.15 0.8 ± 0.20 0.30+0.2/-0.1
1206 3216 3.2 ± 0.20 1.6 ± 0.15 1.2 ± 0.20 0.40+0.2/-0.2
1210 3225 3.2 ± 0.20 2.5 ± 0.20 1.2 ± 0.20 0.40+0.2/-0.1
1812 4532 4.5 ± 0.20 3.20 ±0.20 1.3 ± 0.20 0.50+0.2/-0.1
2220 5650 5.7 ± 0.20 5.00 ±0.20 1.5 ± 0.20 0.80+0.2/-0.1
3220 08CL 8.0 ± 0.20 5.00 ±0.20 2.0 ± 0.20 0.80+0.2/-0.1
3225 08CL 8.0 ± 0.30 6.30 ±0.30 2.0 ± 0.20 0.70+0.2/-0.1
4032 10CL 10.0 ± 0.20 8.00 ±0.20 2.0 ± 0.20 0.80+0.2/-0.1
4840 12CL 12.0 ± 0.20 10.00 ±0.20 2.5 ± 0.20 0.80+0.2/-0.1

COB 即chip On board，就是將裸芯片用導電或非導電膠粘附在互連基板上，然后進行引線鍵合實現其電連接，COB LED又叫COB LED source,COB LED module。有長條型/方形/圓形三種封裝形式。

隨著LED貼片化的發展要求LED的保護器件也要扁平化發展，目前市場上絕大多數的壓敏電阻是插件壓敏電阻，華巨電子適時推出COB LED模塊用貼片壓敏電阻，本系列壓敏電阻具有厚度薄<2mm體積小8.0x6.3，通流量大的特點，已經廣泛應用于幾大led生產廠家。

　

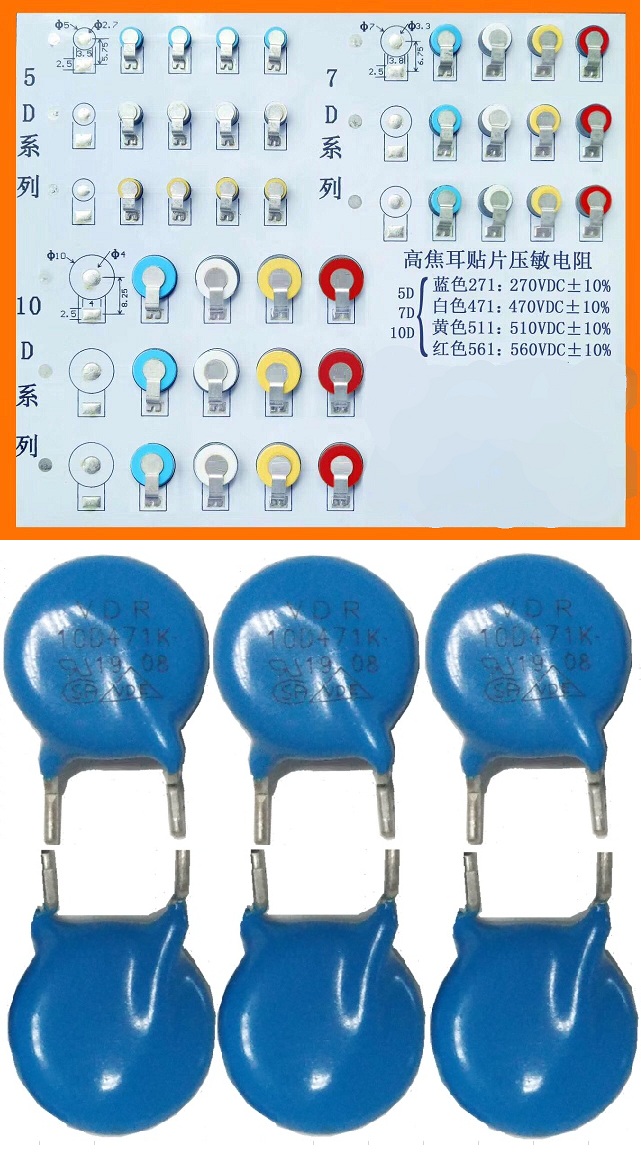

陶瓷封裝大尺寸高能貼片壓敏電阻

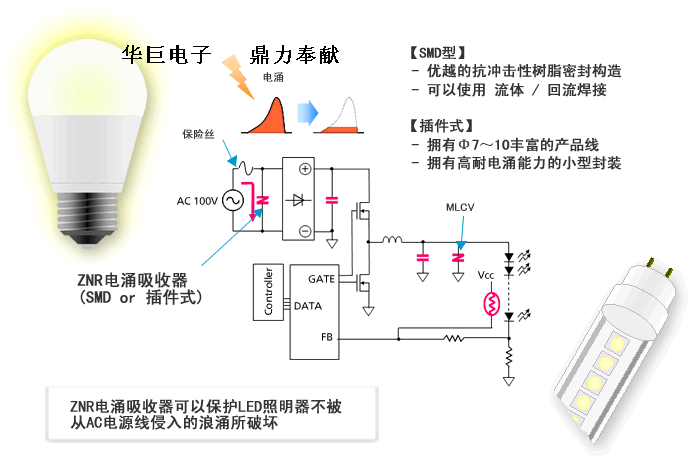

高能貼片壓敏電阻在LED保護中的應用

表

型號 壓敏電壓 最大連續工作電壓 最大限制電壓 能量耐量 最大通流能量 最大靜態功率 電容量 漏電流
8/20us
Vdc Vac Vdc 2mS A W pF
Vdc Ip
SMD5D271K 270±10% 175 255 480 5 6.1 500 0.1 75 ≤20uA
SMD5D471K 470±10% 300 385 810 5 10.6 500 0.1 55
SMD5D511K 510±10% 320 428 880 5 11.5 500 0.1 55
SMD5D561K 560±10% 350 460 920 5 12.5 500 0.1 55
SMD7D271K 270±10% 175 255 480 10 12.6 1000 0.25 190
SMD7D471K 470±10% 300 385 810 10 28 1000 0.25 90
SMD7D511K 510±10% 320 428 880 10 30 1000 0.25 80
SMD7D561K 560±10% 350 460 920 10 32 1000 0.25 70
SMD10D271K 270±10% 175 255 480 25 30 2000 0.4 330
SMD10D471K 470±10% 300 385 810 25 52 2000 0.4 190
SMD10D511K 510±10% 320 428 880 25 56 2000 0.4 180
SMD10D561K 560±10% 350 460 920 25 60 2000 0.4 170
BSMD05D271K 270±10% 175 255 480 5 6.1 500 0.1 75
BSMD05D471K 470±10% 300 385 810 5 10.6 500 0.1 55
BSMD05D511K 510±10% 320 428 880 5 11.5 500 0.1 55
BSMD05D561K 560±10% 350 460 920 5 12.5 500 0.1 55
BSMD07D271K 270±10% 175 255 480 10 12.6 1000 0.25 190
BSMD07D471K 470±10% 300 385 810 10 28 1000 0.25 90
BSMD07D511K 510±10% 320 428 880 10 30 1000 0.25 80
BSMD07D561K 560±10% 350 460 920 10 32 1000 0.25 70
BSMD10D271K 270±10% 175 255 480 25 30 2000 0.4 330
BSMD10D471K 470±10% 300 385 810 25 52 2000 0.4 190
BSMD10D511K 510±10% 320 428 880 25 56 2000 0.4 180
BSMD10D561K 560±10% 350 460 920 25 60 2000 0.4 170
  • - 擁有SMD，插件式等廣范圍的產品
  • - 擁有高耐電涌電流能力的小型封裝
  • - 可以使用 流體 / 回流焊接

表1

用途 外形 SMD貼片型
系列 SMD1210SHXXX-2X1 SMD1812SH-XXX-501 SMD2220SHXXX-501 SMD2220SHXXX-801
壓敏電壓

允許最大電路電壓

 型號 耐浪涌電流能力 型號 耐浪涌電流能力 型號 耐浪涌電流能力 型號 耐浪涌電流能力
AC rms DC 8/20µs
1time		 8/20µs
1time		 8/20µs
1time		 8/20µs
1time
用于AC 110 Vac 200V 130V 170V
220V 140V 180V
240V 150V 200V 1210SH201 250A 1812SH201 400
270V 175V 225V 1210SH221 250A 1812SH221 400 3220SH221 500A 3220SH221 800A
330V 210V 270V
360V 230V 300V
用于AC 220 Vac 390V 250V 320V 1210SH321 200A 1812SH321 400 2220SH321 500A 2220SH321 800A
430V 275V 350V 1210SH351 250A 1812SH351 400 2220SH351 500A 2220SH351 800A
470V 300V 385V 1210SH381 250A 1812SH381 500 2220SH381 500A 2220SH381 800A
560V 350V 460V     2220SH461 500A 2220SH461 800A
620V 385V 505V
680V 420V 560V     2220SH561 500A 2220SH561 800A
750V 460V 615V
820V 510V 670V

表2

用途 外形 SMD貼片型
系列 SMD3220HXXX-501 SMD3220SHXXX-801 SMD貼片系列 SSMD貼片系列
壓敏電壓 允許最大電路電壓 型號 耐浪涌電流能力 型號 耐浪涌電流能力 型號 耐浪涌電流能力 型號 耐浪涌電流能力
AC rms DC 8/20µs
1time		 8/20µs
1time		 8/20µs
1time		 8/20µs
1time
用于AC 110 Vac 200 V 130 V 170 V 3225H171 400A 3225H171 400A
220 V 140 V 180 V 3225H181 400A 3225H181 400A
240 V 150 V 200 V 3225H201 400A 3225H201 400A
270V 175V 225V 3220H221 400A 3225H221 400A 3225H221 400A
330 V 210 V 270 V 3225H271 400A 3225H271 400A
360 V 230 V 300 V 3225H301 400A 3225H301 400A
用于AC 220 Vac 390V 250V 320V 3220H321 400A 3225H321 400A 3225H321 400A
430 V 275 V 350 V 3220H351 400A 3220SH351 800A 3225H351 400A 3225H351 400A
470 V 300 V 385 V 3220H381 400A 3220SH381 800A 3225H381 400A 3225H381 400A
560 V 350 V 460 V
620 V 385 V 505 V
680 V 420 V 560 V
750 V 460 V 615 V
820 V 510 V 670 V

表3

用途 外形 SMD貼片型 插件型
系列 SMD,SSMD貼片系列 φ5系列 φ7系列 φ10系列
壓敏電壓 允許最大電路電壓 型號 耐浪涌電流能力 型號 耐浪涌電流能力 型號 耐浪涌電流能力

型號

 耐浪涌電流能力
AC rms DC 8/20µs
1time		 8/20µs
1time		 8/20µs
1time		 8/20µs
1time
用于AC 110 Vac 200 V 130 V 170 V 4032H171 1200 A MYG5D201K 400 A MYG7D201K 600 A MYG10D201K 1250 A
220 V 140 V 180 V 4032H181 1200 A MYG5D221K 400 A MYG7D221K 600 A MYG10D221K 1250 A
240 V 150 V 200 V 4032H201 1200 A MYG5D241K 400 A MYG7D241K 600 A MYG10D241K 1250 A
270V 175V 225V 4032H221 1200 A MYG5D271K 400 A MYG7D271K 600 A MYG10D271K 1250 A
330 V 210 V 270 V 4032H271 1200 A MYG5D331K 400 A MYG7D331K 600 A MYG10D331K 1250 A
360 V 230 V 300 V 4032H301 1200 A MYG5D361K 400 A MYG7D361K 600 A MYG10D361K 1250 A
用于AC 220 Vac 390V 250V 320V 4032H321 1200A MYG5D391K 400 A MYG7D391K 600 A MYG10D391K 1250 A
430 V 275 V 350 V 4032H351 1200 A MYG5D471K 400 A MYG7D431K 600 A MYG10D431K 1250 A
470 V 300 V 385 V 4032H381 1200 A MYG5D471K 400 A MYG7D471K 600 A MYG10D471K 1250 A
560 V 350 V 460 V     MYG5D511K 400 A MYG7D511K 600 A MYG10D511K 1250 A
620 V 385 V 505 V             MYG10D621K 1250 A
680 V 420 V 560 V             MYG10D681K 1250 A
750 V 460 V 615 V             MYG10D751K 1250 A
820 V 510 V 670 V             MYG10D821K 1250 A

　

型號

 工作電壓 壓敏電壓 最大限制電壓 流通量 最大能量 電容量
Vac Vdc V1mA(V)

Vc(V)

 IN(A) Et(J) CP(pF)
Vb(V)

8/20μs

 Ip(A) 8/20μs 10/1000μs 1KHz/1V

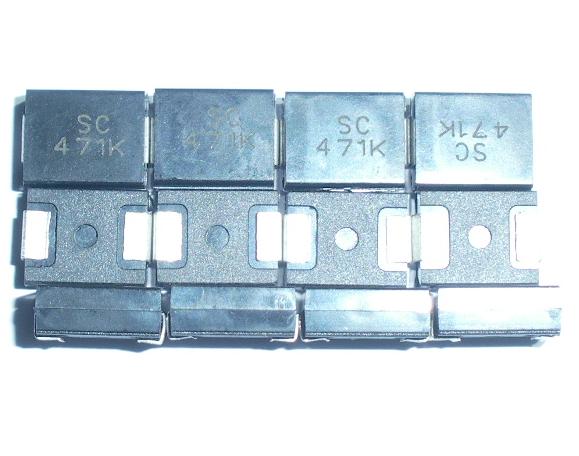

SMD3225H181NXT 140 180 220 ±10% 360 5 400 7.5 95
SMD3225H201NXT 150 200 240

±10%

 395 5 400 9.0 90
SMD3225H221NXT 175 225 270

±10%

 455 5 400 9.5 75
SMD3225H351NXT 275 350 430 ±10% 710 5 400 13.0 50
SMD3225H381NXT 300 385 470 ±10% 775 5 400 15.0 45

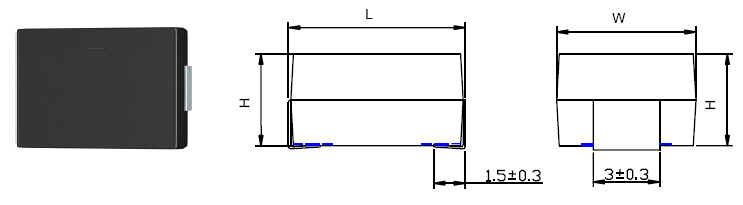

4.SMD塑封片式壓敏電阻外型結構和尺寸：(mm)

　

　

規格

電壓范圍

 外形尺寸（mm）
英制 公制

V

 L W H
SSMD3225 08CL V1mA=180~270 8.00 ± 0.30 6.30 ±0.30 3.2 ± 0.30
V1mA=360~560 3.2 ± 0.30
4.5 ± 0.30
SSMD4032 10CL V1mA=180~270 10.0 ± 0.30 8.00 ±0.30 3.2 ± 0.30
V1mA=360~750 3.2 ± 0.30
4.5 ± 0.30

常用高壓貼片壓敏電阻型號

規格型號 客戶 工作電壓 壓敏電壓 最大限 能量耐量 峰值
Part Number 客戶
物料號
Customers
P/N
 Working Voltage Varistor Voltage 最大限
制電壓Maximum Clamping Voltage
8/20 µs
 Energy Absorption 峰值
電流
Peak Current
@ 1mA DC
直流 交流 VB 10/1000µs 8/20µs
DC AC
伏特 伏特 伏特 ΔVB 伏特 焦耳 安培
Volts Volts Volts Volts Joules Amps
SMD0806SH221KNXT-201 0806D271K 225 175 270 ±10% 280 1.1 200
SMD0806SH221KNXT-251 0806D271K-251 225 175 270 ±10% 380 1.2 250
SMD0806SH351KNXT-101 0806D431K 350 275 430 ±10% 710 1.2 100
SMD1206H850PKT 1206D101K 85 60 100 ±10% 175 0.8 120
SMD1206H101PKT 1206D121K 100 75 120 ±10% 210 0.8 120
SMD1206H121PKT 1206D151K 120 90 150 ±10% 260 0.8 120
SMD1206SH201PKT 1206D241K 200 150 240 ±10% 395 0.8 120
SMD1208SH201PKT-501 1206D241K 200 150 240 ±10% 395 2.3 500
SMD1208SH221PKT-501 1206D271K 220 175 270 ±10% 380 2.4 500
SMD1210H850PKT 1210D101K 85 60 100 ±10% 175 1.5 250
SMD1210H101PKT 1210D121K 100 75 120 ±10% 210 1.5 250
SMD1210H121PKT 1210D151K 120 90 150 ±10% 260 1.5 250
SMD1210SH221NKT-251 1210HD271K-251 225 175 270 ±10% 445 7.2 250
SMD1210SH221NKT-801 1210HD271K-801 225 175 270 ±10% 445 23 800
SMD1210SH321NKT-201 1210HD391K-201 320 250 390 ±10% 650 7.2 200
SMD1210SH351NKT-251 1210HD431K-251 350 275 430 ±10% 710 8 250
SMD1210SH381NKT-251 1210HD471K-251 385 300 470 ±10% 775 8.2 250
SMD1210SH381NKT-501 1210HD471K-501 385 300 470 ±10% 775 8.2 500
SMD1812H850PKT 1812D101K 85 60 100 ±10% 175 4 800
SMD1812H101PKT 1812D121K 100 75 120 ±10% 210 4 800
SMD1812H121PKT 1812D151K 120 90 150 ±10% 260 4 800
SMD1812H151PKT 1812D181K 150 115 180 ±10% 315 4 800
SMD1812H181PKT 1812D201K 180 140 220 ±10% 380 4 800
SMD1812SH221NKT-401 1812HD271K-401 225 175 270 ±10% 445 10 400
SMD1812SH221NKT-501 1812HD271K-501 225 175 270 ±10% 445 12 500
SMD1812SH221NKT-102 1812HD271K-102 225 175 270 ±10% 445 24 1000
SMD1812SH221NKT-202 1812HD271K-202 225 175 270 ±10% 445 48 2000
SMD1812SH321NKT-401 1812HD391K-401 320 250 390 ±10% 650 10 400
SMD1812SH351NKT-401 1812HD431K-401 350 275 430 ±10% 710 10 400
SMD1812SH381NKT-401 1812HD471K-401 385 300 470 ±10% 775 10 400
SMD1812SH381NKT-501 1812HD471K-501 385 300 470 ±10% 775 12 500
SMD1812SH381NKT-801 1812HD471K-801 385 300 470 ±10% 775 24 800
SMD1812SH381NKT-102 1812HD471K-102 385 300 470 ±10% 775 29 1000
SMD2220SH850NKT-401 2220HD101K-401 85 60 100 ±10% 175 10 400
SMD2220SH850NKT-801 2220HD101K-801 85 60 100 ±10% 175 16 800
SMD2220SH101NKT-401 2220HD121K-401 100 75 120 ±10% 210 8 400
SMD2220SH101NKT-801 2220HD121K-801 100 75 120 ±10% 210 16 800
SMD2220SH121NKT-401 2220HD151K-401 120 90 150 ±10% 260 8 400
SMD2220SH121NKT-801 2220HD151K-801 120 90 150 ±10% 260 16 800
SMD2220SH151NKT-401 2220HD181K-401 150 115 180 ±10% 315 8 400
SMD2220SH151NKT-801 2220HD181K-801 150 115 180 ±10% 315 16 800
SMD2220SH181NKT-401 2220HD201K-401 180 140 220 ±10% 360 8 400
SMD2220SH181NKT-801 2220HD201K-801 180 140 220 ±10% 360 16 800
SMD2220SH201NKT-401 2220HD241K-401 200 150 240 ±10% 395 8 400
SMD2220SH201NKT-801 2220HD241K-801 200 150 240 ±10% 395 16 800
SMD2220SH221NKT-401 2220HD271K-401 225 175 270 ±10% 455 8 400
SMD2220SH221NKT-801 2220HD271K-801 225 175 270 ±10% 455 16 800
SMD2220SH271NKT-401 2220HD331K-401 275 210 330 ±10% 550 8 400
SMD2220SH271NKT-801 2220HD331K-801 275 210 330 ±10% 550 16 800
SMD2220SH321NKT-401 2220HD391K-401 320 250 390 ±10% 650 8 400
SMD2220SH321NKT-801 2220HD391K-801 320 250 390 ±10% 650 16 800
SMD2220SH351NKT-401 2220HD431K-401 350 275 430 ±10% 710 21.6 400
SMD2220SH351NKT-801 2220HD431K-801 350 275 430 ±10% 710 38 800
SMD2220SH381NKT-401 2220HD471K-401 385 300 470 ±10% 775 31.8 400
SMD2220SH381NKT-501 2220HD471K-501 385 300 470 ±10% 775 65 500
SMD2220SH381NKT-801 2220HD471K-801 385 300 470 ±10% 775 71.2 800
SMD2220SH381NKT-102 2220HD471K-102 385 300 470 ±10% 775 90 1000
SMD2220SH381NKT-182 2220HD471K-182 385 300 470 ±10% 775 160 1800
SMD2220SH411NKT-801 2220HD511K-801 410 320 510 ±10% 850 71.2 800
SMD2220SH451NKT-501 2220HD561K-501 455 325 560 ±10% 925 65 500
SMD3220H201NKT-401 3220HD241K-401 200 150 240 ±10% 395 16 400
SMD3220H201NKT-801 3220HD241K-801 200 150 240 ±10% 395 71.2 800
SMD3220H221NKT-401 3220D271K-401 225 175 270 ±10% 455 16 400
SMD3220H221NKT-801 3220D271K-801 225 175 270 ±10% 455 71.2 800
SMD3220H321NKT-401 3220D391K-401 320 250 390 ±10% 650 16 400
SMD3220H321NKT-801 3220D391K-801 320 250 390 ±10% 650 71.2 800
SMD3220H351NK 3220D431K 350 275 430 ±10% 710 16 400
SMD3220SH351NKT-801 3220HD431K-801 350 275 430 ±10% 710 16 800
SMD3220H381NKT 3220D471K 385 300 470 ±10% 775 16 400
SMD3220SH381NKT-801 3220HD471K-801 385 300 470 ±10% 775 16 400
SMD3225H181NKT 3225D221K 180 140 220 ±10% 360 16 400
SMD3225H201NKT 3225D241K 200 150 240 ±10% 395 16 400
SMD3225H221NKT 3225D271K 225 175 270 ±10% 455 16 400
SMD3225H271NKT 3225D331K 275 210 330 ±10% 550 16 400
SMD3225H321NKT 3225D391K 320 250 390 ±10% 650 16 400
SMD3225H351NKT 3225D431K 350 275 430 ±10% 710 16 400
SMD3225H381NKT 3225D471K 385 300 470 ±10% 775 16 400
SSMD3225H181NKT S3225D221K 180 140 220 ±10% 360 16 400
SSMD3225H201NKT S3225D241K 200 150 240 ±10% 395 16 400
SSMD3225H221NKT S3225D271K 225 175 270 ±10% 455 16 400
SSMD3225H271NKT S3225D331K 275 210 330 ±10% 550 16 400
SSMD3225H321NKT S3225D391K 320 250 390 ±10% 650 16 400
SSMD3225H351NKT S3225D431K 350 275 430 ±10% 710 16 400
SSMD3225H381NKT S3225D471K 385 300 470 ±10% 775 16 400
SMD4032H181NKT 4032D221K 180 140 220 ±10% 360 32 1200
SMD4032H201NKT 4032D241K 200 150 240 ±10% 395 32 1200
SMD4032H221NKT 4032D271K 225 175 270 ±10% 455 32 1200
SMD4032H271NKT 4032D331K 275 210 330 ±10% 550 32 1200
SMD4032H321NKT 4032D391K 320 250 390 ±10% 650 32 1200
SMD4032H351NKT 4032D431K 350 275 430 ±10% 710 32 1200
SMD4032H381NKT 4032D471K 385 300 470 ±10% 775 32 1200
SSMD4032H181NKT S4032D221K 180 140 220 ±10% 360 32 1200
SSMD4032H201NKT S4032D241K 200 150 240 ±10% 395 32 1200
SSMD4032H221NKT S4032D271K 225 175 270 ±10% 455 32 400
SSMD4032H271NKT S4032D331K 275 210 330 ±10% 550 32 1200
SSMD4032H321NKT S4032D391K 320 250 390 ±10% 650 32 1200
SSMD4032H351NKT S4032D431K 350 275 430 ±10% 710 32 1200
SSMD4032H381NKT S4032D471K 385 300 470 ±10% 775 32 1200

 Copyright ◎ 2000 南京華巨電子有限公司 All Right Reserved
地址：南京江寧區天元中路126號  電話：025-52153215 52153380 52157721 傳真:025-52157065
郵箱 : 網址:www.miejunlu.cn 技術支持:華巨電子

主站蜘蛛池模板： 欧美午夜免费毛片a级 | 亚洲一区二区三区首页 | 国产欧美日韩视频在线观看一区二区 | 色香影院| 免费看片网址 | 国产成人黄网址在线视频 | 免费人成综合在线视频 | 国产成人精品亚洲77美色 | 久久黄色影院 | 国产精品日日摸夜夜添夜夜添1 | 尤物视频在线观看视频 | 久久久99精品免费观看精品 | 一本一道dvd在线播放器 | 97综合久久 | 免费一级真人毛片 | 三级黄毛片| 国产成a人片在线观看视频 国产成a人片在线观看视频99 | 搞黄视频网站 | 久久久久琪琪免费影院 | 狠狠插入视频 | 黄色在线观看国产 | 成人看片黄a在线观看 | 亚洲大尺度在线 | 国产91在线精品 | 国语自产免费精品视频在 | 国产精品老女人精品视 | 国产91在线视频 | 日韩欧美中文字幕在线播放 | 加勒比一道本综合 | 久久国产精品2020免费m3u8 | 中文字幕日韩亚洲 | 99久久国产综合精品成人影院 | 亚洲一区黄色 | 成人午夜在线 | 全部免费特别黄的视频播放 | 国产一区二区在线视频观看 | 色一情一区二区三区四区 | 黄色大片国产 | 久久精品嫩草影院免费看 | 国产精品福利网站 | a级高清观看视频在线看 |
