WZPM軸承測溫      鉑熱電阻傳感器              概述 　　Pt100鉑熱電阻作為測量溫度用的傳感器，通常和顯示儀表、記錄儀表及控制裝置配套使用，測量范圍-50℃~180℃。可以用在電機的軸承測溫，也可以用在紡織、機械、鐵路機車等有需要測量溫度的場合。能夠直接顯示出軸承的實際工作溫度和被測部位的實際溫度。便于記錄和進行控制調節。 特點 　　采用德國進口薄膜鉑熱電阻元件，產品質量達到IEC751國際標準。鉑電阻的電阻值隨著溫度的變化而變化。溫度和電阻的關系接近于線性關系，偏差極小，且電氣性能穩定。耐振動、可靠性高，同時具有精確靈敏、穩定性好、產品壽命長和安裝方便等優點。 工作原理 　　Pt100鉑電阻溫度傳感器是利用金屬鉑在溫度變化時自身電阻值也隨之改變的特性來測量溫度的，顯示儀表將會指示出鉑電阻的電阻值所對應的溫度值。當被測介質中存在溫度梯度時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度。 型號示例 訂貨 　訂貨時, 請?jiān)敿?xì)說明產品型號、測溫端尺寸、安裝孔深度、鉑熱電阻分度號、引線長度。特殊要求供需雙方商定。例如：?jiǎn)沃сK熱電阻WZPM-201，測溫端Φ6×18，安裝孔深40mm，鉑熱電阻分度號Pt100，引線長度2000mm。雙支鉑熱電阻WZP2M-201，測溫端Φ6×18，安裝孔深40mm，鉑熱電阻分度號Pt100，引線長度3000mm。

技術數據

傳感器工作電流應≤1mA

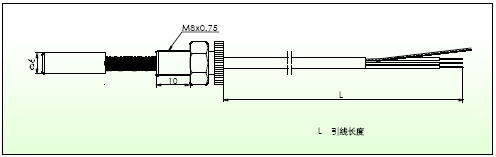

外型尺寸示例

安裝說明
　　將傳感器安裝在需要檢測溫度的部位，不要讓傳感器引線承受拉力，引線接在電機接線盒內，屏蔽線應接地（接在電機殼體上）。

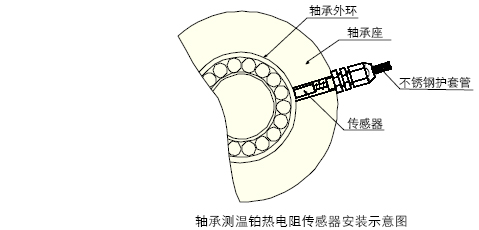

示意圖說明
　　在軸承座的適當位置按螺紋尺寸鉆孔，絞相應的內螺紋，安裝牢固。傳感器的端面接觸到軸承外環上，引線接在接線盒內。避免在運輸和電機工作時脫落。
