| NTC（負溫度系數）熱敏電阻是一種熱敏性半導體電阻器，其電阻值隨著溫度的升高而下降，電阻溫度系數在-2%/k~-6%/k范圍內，約為金屬電阻溫度系數的10倍。NTC熱敏電阻器電阻值的變化可以由外部環境溫度的變化引起，也可以因有電流流過，自身發熱而造成。他的各種用途都是基于這種特性。NTC熱敏電阻器由混合氧化物的多晶陶瓷構成。這種材料的導電機理是相當復雜的。 華巨電子是國內較早生產NTC熱敏電阻的專業廠家，公司生產的NTC熱敏電阻廣泛應用于各種手持設備和小型化的電子設備，亦廣泛應用于各種溫度測量和溫度補償場合，華巨電子依托在熱敏電阻領域的技術優勢，生產出性能穩定，價格合理的溫度傳感器產品，產品廣泛應用于軍事、醫療，人體生命、工業自動化，汽車，安防消防，家電，通訊等各種需要測溫或者過熱保護的領域和場合。
ntc溫度傳感器通常由2或3種金屬氧化物組成, 混合在類似流行的粘土中, 并在高溫爐內鍛燒成致密的燒結陶瓷。氧連結金屬往往會提供自由電子。陶瓷通常是極好的絕緣體。但只有在理論上，當溫度接近絕對零度時，熱敏電阻型陶瓷才是這種情況。但是，當溫度增加至較常見的范圍時，熱激發會拋出越來越多的自由電子。隨著許多電子載流通過陶瓷，有效阻值則降低。電阻隨溫度的變化極為靈敏。典型變化為每攝氏度減少(-)7[%]至3[%]。這時適合寬溫度范圍內使用的任何傳感器來說是最靈敏的。額定室溫電阻取決于基本材料的電阻率，大小和幾何形狀，以及電極的接觸面積。厚而窄的熱敏電阻具有相對高的電阻，而形狀是薄而寬的則具有較低電阻。實際尺寸也十分靈活，它們可小至.010英寸或很小的直徑。最大尺寸幾乎沒有限制，但通常適用半英寸以下。

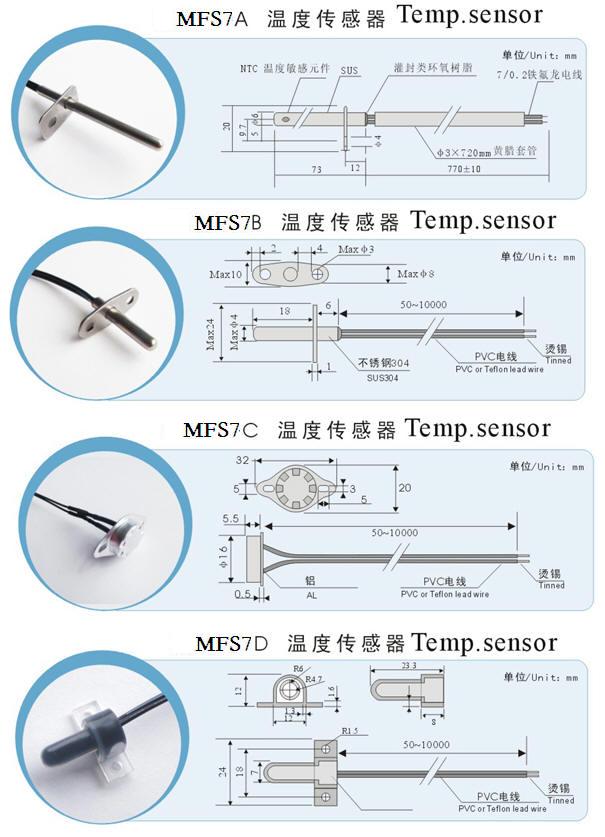

溫度傳感器的結構：
NTC熱敏電阻、探頭組(合)件.一種用熱敏電阻外殼，延長引線，有時還用了一個接頭組合而成的成品熱敏電阻組(合)件。
結構
一般由NTC熱敏電阻、探頭(金屬殼或塑膠殼等,延長引線,及金屬端子或連端器組成
.原理
利用NTC熱敏電阻在一定的測量功率下，電阻值隨著溫度上升而迅速下降。利用這一特性, 可將NTC熱敏電阻通過測量其電阻值來確定相應的溫度，從而達到檢測和控制溫度的目的。
應用
● 空調,冰箱,冷柜,熱水器,飲水機,暖風機,洗碗機,消毒柜,洗衣機,烘干機等家電設備上.
● 汽車空調,水溫傳感器,進氣溫度傳感器,發動機
● 開關電源,UPS不間斷電源,變頻器,電鍋爐等
● 智能馬桶,電熱毯等
特點:
● 靈敏度高,響應速度快
● 阻值和B值精度高,一致性互換性好
● 采用雙層包封工藝,具有良好的絕緣密封性和抗機械碰撞,抗彎折能力
● 結構簡單靈活,可根據客戶不同設稈要求定制.
|
