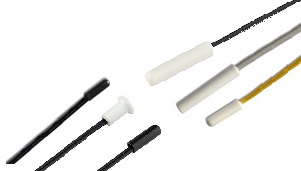

CWF系列NTC溫度傳感器

NTC（負溫度系數）熱敏電阻是一種熱敏性半導體電阻器，其電阻值隨著溫度的升高而下降，電阻溫度系數在-2%/k~-6%/k范圍內，約為金屬電阻溫度系數的10倍。NTC熱敏電阻器電阻值的變化可以由外部環境溫度的變化引起，也可以因有電流流過，自身發熱而造成。他的各種用途都是基于這種特性。NTC熱敏電阻器由混合氧化物的多晶陶瓷構成。這種材料的導電機理是相當復雜的。

華巨電子是國內較早生產NTC熱敏電阻的專業廠家，公司生產的NTC熱敏電阻廣泛應用于各種手持設備和小型化的電子設備，亦廣泛應用于各種溫度測量和溫度補償場合，華巨電子依托在熱敏電阻領域的技術優勢，生產出性能穩定，價格合理的溫度傳感器產品，產品廣泛應用于軍事、醫療，人體生命、工業自動化，汽車，安防消防，家電，通訊等各種需要測溫或者過熱保護的領域和場合。

ntc溫度傳感器通常由2或3種金屬氧化物組成, 混合在類似流行的粘土中, 并在高溫爐內鍛燒成致密的燒結陶瓷。氧連結金屬往往會提供自由電子。陶瓷通常是極好的絕緣體。但只有在理論上，當溫度接近絕對零度時，熱敏電阻型陶瓷才是這種情況。但是，當溫度增加至較常見的范圍時，熱激發會拋出越來越多的自由電子。隨著許多電子載流通過陶瓷，有效阻值則降低。電阻隨溫度的變化極為靈敏。典型變化為每攝氏度減少(-)7[%]至3[%]。這時適合寬溫度范圍內使用的任何傳感器來說是最靈敏的。額定室溫電阻取決于基本材料的電阻率，大小和幾何形狀，以及電極的接觸面積。厚而窄的熱敏電阻具有相對高的電阻，而形狀是薄而寬的則具有較低電阻。實際尺寸也十分靈活，它們可小至.010英寸或很小的直徑。最大尺寸幾乎沒有限制，但通常適用半英寸以下。
溫度傳感器的結構：

NTC熱敏電阻、探頭組(合)件.一種用熱敏電阻外殼，延長引線，有時還用了一個接頭組合而成的成品熱敏電阻組(合)件。

結構
一般由NTC熱敏電阻、探頭(金屬殼或塑膠殼等,延長引線,及金屬端子或連端器組成
.原理
利用NTC熱敏電阻在一定的測量功率下，電阻值隨著溫度上升而迅速下降。利用這一特性, 可將NTC熱敏電阻通過測量其電阻值來確定相應的溫度，從而達到檢測和控制溫度的目的。
應用
● 空調,冰箱,冷柜,熱水器,飲水機,暖風機,洗碗機,消毒柜,洗衣機,烘干機等家電設備上.
● 汽車空調,水溫傳感器,進氣溫度傳感器,發動機
● 開關電源,UPS不間斷電源,變頻器,電鍋爐等
● 智能馬桶,電熱毯等
特點:

● 靈敏度高,響應速度快
● 阻值和B值精度高,一致性互換性好
● 采用雙層包封工藝,具有良好的絕緣密封性和抗機械碰撞,抗彎折能力
● 結構簡單靈活,可根據客戶不同設稈要求定制.

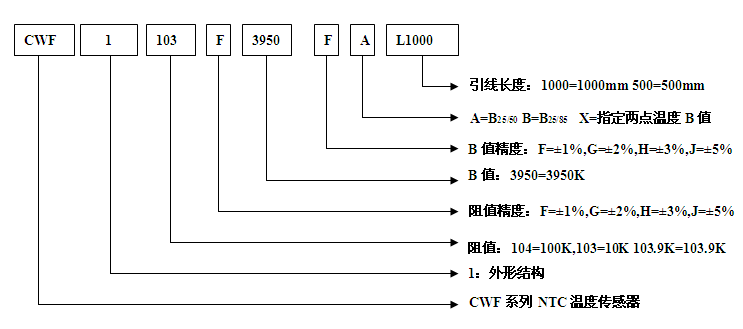

3.產品標志說明：

①NTC溫度傳感器
②傳感頭封裝形式及尺寸
　 1-環氧樹脂包裝
　 2-鋁殼、銅殼、不銹鋼殼等封裝
　 3-塑料殼封裝
　 4-加固定金屬片
　 5-特殊形式封裝
③標稱電阻值R₂₅ 　例:103＝10×10³ ＝10000Ω=10KΩ
④標稱電阻值精度代號
　 F：±1％ G：±2％ H：±3％ J：±5％
⑤B值3950即B值為3950K
⑥B值精度代號
　 F：±1％ G：±2％
⑦B值范圍定義
　 A=B25/50 B=B25/85 X=指定兩點溫度B值
⑧引線長度
　 引線長度：1000=1000mm 500=500mm

4.各類封裝形式的外形結構和尺寸
·CWF1型（環氧樹脂包封）

特點：防潮濕,絕緣性好,可靠性高,時間常數小,反應靈敏。
應用范圍：家用空調、冰箱等

代號	A	B	C	D
D	3	5	6	7
L1	5	10	15	15
L2	根據客戶要求
L3	5.0±0.5

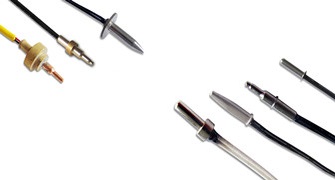

·CWF2型（鋁殼、銅殼、不銹鋼殼等封裝）：

特點：在熱沖擊下的穩定性高,防潮濕,結構牢固可靠,耗散系數大,相同尺寸條件下,測試電流可比環氧樹脂封裝型大。
應用范圍：各類冰箱、空調、熱水器、飲水機、恒溫箱等。

代號	A	B	C	D	E	F	G
D	3	5	5	5	6	6	6
L1	20	20	25	30	20	25	30
L2	根據客戶要求
L3	5.0±0.5

·CWF3型（塑料殼封裝）：
特點：外形尺寸一致性好,耐溫防潮性強,耐電壓高。
應用范圍：各類空調、電冰箱等。

代號	A	B	C	D
D	2	3	4	5
L1	8	15	15	15
L2	根據客戶要求
L3	5.0±0.5

代號	A	B
D	8	8
L1	35	50
L2	根據客戶要求
L3	5.0±0.5

·CWF4型（加固定金屬片）：
特點：外形結構靈活,滿足不同場合的安裝要求。
應用范圍：風扇控制、工業溫度儀表等。

E：其它類型
特點：外形結構靈活,滿足不同場合的安裝要求。
應用范圍：風扇控制、工業溫度儀表等。

·CWF5型（特殊封裝形式）：
特點：時間常數小、反應快,使用靈活可靠。

應用范圍：熱水器、電子體溫計等。

C：其它類型
特點：時間常數不、反應快,使用靈活可靠。
應用范圍：熱水器、電子體溫計等。

點擊鏈接：更多溫度NTC溫度傳感器外形

6.主要技術參數

產品型號	標稱電阻值	B值	耗散系數	熱時間常數	工作溫度
	R25（KΩ）	A（25/50℃）K	（mW/℃）	（S）	（℃）
	R25（KΩ）	B（25/85℃）K	（mW/℃）	（S）	（℃）
CWF□-102□3270A	1	3270A	對于1型封裝≥2.0 對于2型封裝≥4.0	對于1型封裝≤15 對于2型封裝≤70	-55～+125℃ 如有特殊要求可以定做
CWF□-102□3950A	1	3950A
CWF□-202□3470A	2	3470A
CWF□-202□4000A	2	4000A
CWF□-202□3930A	2	3930A
CWF□-202□3483A	2	3483A
CWF□-2.252K□3935A	2.252	3935A
CWF□-2.55K□3740A	2.55	3740A
CWF□-302□3950A	3	3950A
CWF□-472□3470A	4.7	3470A
CWF□-472□3950A	4.7	3950A
CWF□-502□3950A	5	3270A
CWF□-502□3380A	5	3380A
CWF□-502□3470A	5	3470A
CWF□-502□3600A	5	3600A
CWF□-502□3950A	5	3950A
CWF□-682□3977A	6.8	3977A
CWF□-682□4200A	6.8	4200A
CWF□-802□3780A	8	3780A
CWF□-103□3270A	10	3270A
CWF□-103□3435B	10	3435B
CWF□-103□3470A	10	3470A
CWF□-103□3600A	10	3600A
CWF□-103□3950A	10	3950A
CWF□-103□3977B	10	3977B
CWF□-103□4100A	10	4100A
CWF□-153□3680A	15	3680A
CWF□-153□3950A	15	3950A
CWF□-153□4100A	15	4100A
CWF□-153□4150A	15	4150A
CWF□-203□3950A	20	3950A
CWF□-203□4150B	20	4150B
CWF□-203□4200A	20	4200A
CWF□-233□3950A	23	3950A
CWF□-233□4200A	23	4200A
CWF□-303□3899A	30	3899A
CWF□-303□3950A	30	3950A
CWF□-303□4200A	30	4200A
CWF□-40.27K□3900A	40.27	3900A
CWF□-40.27K□3979B	40.27	3979B
CWF□-403□3950A	40	3950A
CWF□-473□3950A	47	3950A
CWF□-473□3990A	47	3990A
CWF□-473□4150A	47	4150A
CWF□-49.12K□3979B	49.12	3979B
CWF□-503□3950A	50	3950A
CWF□-503□3990A	50	3990A
CWF□-503□4050A	50	4050A
CWF□-503□4150A	50	4150A
CWF□-104□3950A	100	3950A
CWF□-104□3990A	100	3990A
CWF□-104□4000A	100	400A
CWF□-104□4050A	100	4050A
CWF□-104□4150A	100	4150A
CWF□-104□4200A	100	4200A
CWF□-104□4250A	100	4250A
CWF□-104□4450A	100	4450A
CWF□-154□4370B	150	4370B
CWF□-154□4500A	150	4500A
CWF□-204□4250A	200	4250A
CWF□-474□4450A	470	4450A
CWF□-105□4700A	1000	4700A
CWF□-105□4730A	1000	4730A

注：
·第一方框填傳感器封裝形式代號及尺寸；第二方框填標稱電阻值；第三方框填標稱電阻值精度代號�！�(duì)于標稱電阻值精度為±1％時,B值對應誤差為±1％,其余B值誤差均為±2％。
·除以上規格,我公司還可根據用戶特殊要求供貨。
·對于測溫范圍超過100℃的溫度傳感器，需特別說明，公司溫度傳感器最高可以做到250℃。
