過熱保護用PTC熱敏電阻器

    生產中需要連續運轉的車床，電熱烘箱，球蘑機等機電設備以及其它無人值守的設備， 因電機過熱或溫控失靈造成的事故比較常見，使用電機過熱保護用PTC熱敏電阻可以有效預防事故發生。
    對電機過熱保護常用的方法是在電機定子的繞組里埋設體積極小的傳感器用PTC熱敏電阻感溫頭，在正常情況下電機過熱保護用PTC熱敏電阻處于低阻態，不影響電機的正常運轉。 當電機內部因故障過熱時，電機過熱保護用PTC熱敏電阻受熱阻值躍變，與之配合的繼電器失電釋放， 電機停止運轉，等候排除故障后重新運轉。這種保護方法的優點在于直接監測繞組內部的溫度變化，在過熱溫度突破電機的絕緣等級之前使電機得到保護， 同時由于TC熱敏電阻的可恢復性，不必象保險絲電阻一樣必需更換新的。

產品概述

過熱保護用PTC熱敏電阻器產品概述
　　SCRBH溫控PTC熱敏電阻利用PTC熱敏電阻器在居里溫度以上電阻值陡然升高的特性，當環境溫度異常升高時，裝有PTC熱敏電阻器的保護線路通過阻值的改變而接通或斷開回路，達到保護組件目的。

SCRBH溫控PTC熱敏電阻主要參數
保護溫度點TS（℃）
額定零功率電阻值R25(Ω)
保護溫度時的電阻值（Rs，Min）
保護溫度-15℃電阻值（RS-15，Max）

1. SCRBH溫控型PTC熱敏電阻系列產品分兩種外形：A-引線型、B-表面貼裝型
2. 保護溫度范圍：60~130℃
3. 反應時間快
4. 長期穩定
5. 外形尺寸小、安裝方便
6. 產品過熱保護后不需要再設置

SMDRBH貼片溫控PTC熱敏電阻

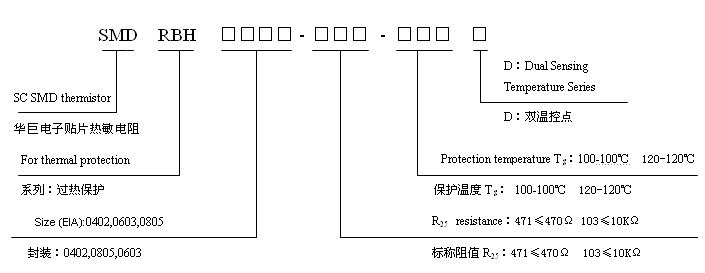

產品標志說明：

雙溫控點系列

型號

最大電壓

額定電阻值R25

保護溫度1

保護溫度2

工作溫度

Vmax (Vdc)

R25 (Ω)

 (℃) (℃)

(℃)

Ts1 Ts2
SMDRBH-0402-471-115D 32 471 115±5 4.7KΩ 130±7 47KΩ -40 to 140
SMDRBH-0402-541-115D 540 115±5 4.7KΩ 135±7 47KΩ -40 to 150
SMDRBH-0402-102-65D 1K 65±5 10KΩ 80±3 100KΩ -40 to 90
SMDRBH-0402-102-75D 1K 75±5 10KΩ 90±3 100KΩ -40 to 100
SMDRBH-0402-102-85D 1K 85±5 10KΩ 100±3 100KΩ -40 to 110
SMDRBH-0402-102-95D 1K 95±5 10KΩ 110±3 100KΩ -40 to 120
SMDRBH-0402-102-105D 1K 105±5 10KΩ 120±3 100KΩ -40 to 130
SMDRBH-0402-102-115D 1K 115±5 10KΩ 130±3 100KΩ -40 to 140
SMDRBH-0402-102-125D 1K 125±5 10KΩ 140±3 100KΩ -40 to 150
SMDRBH-0402-102-135D 1K 135±5 10KΩ 150±3 100KΩ -40 to 160
SMDRBH-0603-471-65D 470 65±5 4.7KΩ 80±7 47KΩ -40 to 90
SMDRBH-0603-471-75D 470 75±5 4.7KΩ 90±7 47KΩ -40 to 100
SMDRBH-0603-471-85D 470 85±5 4.7KΩ 100±7 47KΩ -40 to 110
SMDRBH-0603-471-95D 470 95±5 4.7KΩ 110±7 47KΩ -40 to 120
SMDRBH-0603-471-105D 470 105±5 4.7KΩ 120±7 47KΩ -40 to 130
SMDRBH-0603-471-115D 470 115±5 4.7KΩ 130±7 47KΩ -40 to 140
SMDRBH-0603-471-125D 470 125±5 4.7KΩ 140±7 47KΩ -40 to 150
SMDRBH-0603-471-135D 470 135±5 4.7KΩ 150±7 47KΩ -40 to 160
SMDRBH-0603-471-145D 470 145±5 4.7KΩ 160±7 47KΩ -40 to 170

普通貼片溫控PTC熱敏電阻

型號

最大電壓

保護溫度點

額定電阻值R25

下限控溫點RS-5(℃)

上限控溫點RS+5(℃)

工作溫度

Vmax (Vdc)

Ts (℃)

R25 (Ω)

TL(℃)

RL (Ω)

TH (℃)

RH (Ω)

(℃)

SMDRBH-0402-471-105 32 105±5 470 100

≤4.7K

110

≥4.7K

 -25～+120
SMDRBH-0402-471-115 115±5

110

 120 -25～+130
SMDRBH-0402-471-125 125±5 120 130 -25～+140
SMDRBH-0402-202-75 75±5 2K 70

≤20K

 80 ≥20K -25～+90
SMDRBH-0402-103-80 80±5 10K 75

≤4.7M

85

≥4.7M

 -20 ～+90
SMDRBH-0402-103-100 100±5 95 105 -20 ～+115
SMDRBH-0402-103-110 110±5 105 115 -20 ～+125
SMDRBH-0402-103-130 130±5 125 135 -25～+145
SMDRBH-0402-473-130 130±5 47K 125 135 -25～+145
SMDRBH-0603-101-130 24 130±7 100

123

≤1K

137 ≥1K -25～+145
SMDRBH-0603-221-90 90±7 220 83

≤2.2K

97 ≥2.2K -25～+105
SMDRBH-0603-221-105 105±7 98 112 -25～+120
SMDRBH-0603-471-65 32 65±5 470

60

≤4.7K

70

≥4.7K

 -25～+80
SMDRBH-0603-471-75 75±5 70

80

 -25～+90
SMDRBH-0603-471-85 85±5 80 90 -25～+100
SMDRBH-0603-471-95 95±5 90 100 -25～+110
SMDRBH-0603-471-105 105±5 100

110

 -25～+120
SMDRBH-0603-471-115 115±5

110

 120 -25～+130
SMDRBH-0603-471-125 125±5 120 130 -25～+140
SMDRBH-0603-471-135 135±5 130

140

 -25～+150
SMDRBH-0603-471-145 145±5 140 150 -25～+165
SMDRBH-0603-472-105 105±5

4.7K

100

≤47K

110

 ≥47K -25～+120
SMDRBH-0603-103-75 75±5

10K

 70

≤4.7M

 80 ≥4.7M -25～+90
SMDRBH-0603-103-80 80±5 75

85

-25～+95
SMDRBH-0603-103-110 110±5 105

115

 -25～+125
SMDRBH-0603-103-120 120±5 115 125 -25～+135
SMDRBH-0603-103-130 130±5 125 135 -25～+145
SMDRBH-0603-473-130 130±5 47K 125 ≤4.7M 　 ≥4.7M -25～+145
SMDRBH-0805-101-110 24 110±7 100

103

≤1K

117

≥1K

 -25～+125
SMDRBH-0805-101-115 115±7 108

122

-25～+130
SMDRBH-0805-101-130 130±7 123 137 -25～+145
SMDRBH-0805-471-65 32 65±5 470

60

≤4.7K

70

≥4.7K

 -25～+80
SMDRBH-0805-471-75 75±5 70

80

 -25～+90
SMDRBH-0805-471-85 85±5 80 90 -25～+100
SMDRBH-0805-471-95 95±5 90 100 -25～+110
SMDRBH-0805-471-105 105±5 100

110

 -25～+120
SMDRBH-0805-471-115 115±5

110

 120 -25～+130
SMDRBH-0805-471-125 125±5 120 130 -25～+140
SMDRBH-0805-471-135 135±5 130

140

 -25～+150
SMDRBH-0805-103-130 130±5 10K 125

≤4.7M

135

≥4.7M -25～+145

汽車用溫控PTC熱敏電阻

型號

最大電壓

保護溫度點

額定電阻值R25

下限控溫點RS-5(℃)

上限控溫點RS+5(℃)

工作溫度

Vmax (Vdc)

Ts (℃)

R25 (Ω)

TL(℃)

RL (Ω)

TH (℃)

RH (Ω)

(℃)

SMDRBH-0603-471-65A 32 65±5 470

60

≤4.7K

70

≥4.7K

 -40～+150
SMDRBH-0603-471-75A 75±5 70

80
SMDRBH-0603-471-85A 85±5 80 90
SMDRBH-0603-471-95A 95±5 90 100
SMDRBH-0603-471-100A 105±5 100

110
SMDRBH-0603-471-115A 115±5

110

 120
SMDRBH-0603-471-125A 125±5 120 130
SMDRBH-0603-471-135A 135±5 130

140
SMDRBH-0603-471-145A 145±5 140 150
SMDRBH-0805-471-65A 65±5

60

70
SMDRBH-0805-471-75A 75±5 70

80
SMDRBH-0805-471-85A 85±5 80 90
SMDRBH-0805-471-95A 95±5 90 100
SMDRBH-0805-471-105A 105±5 100

110
SMDRBH-0805-471-115A 115±5

110

 120
SMDRBH-0805-471-125A 125±5 120 130
SMDRBH-0805-471-135A 135±5 130

140

汽車用0603貼片雙溫控點溫控PTC熱敏電阻

型號

最大電壓

額定電阻值R25

保護溫度點at4.7 KΩ

保護溫度點at47 KΩ

工作溫度

Vmax (Vdc)

R25 (Ω)

Ts1 (℃)

Ts2 (℃)

(℃)

SMDRBHA-0603-471-65DA 32 470 65±5 80±7 -40～+150
SMDRBHA-0603-471-75DA 32 470 75±5 90±7 -40～+150
SMDRBHA-0603-471-85DA 32 470 85±5 100±7 -40～+150
SMDRBHA-0603-471-95DA 32 470 95±5 110±7 -40～+150
SMDRBHA-0603-471-105DA 32 470 105±5 120±7 -40～+150
SMDRBHA-0603-471-115DA 32 470 115±5 130±7 -40～+150
SMDRBHA-0603-471-125DA 32 470 125±5 140±7 -40～+160
SMDRBHA-0603-471-135DA 32 470 135±5 150±7 -40～+170

汽車用0805貼片溫控PTC熱敏電阻

型號

最大電壓

保護溫度點

電阻

工作溫度

Vmax (Vdc)

Ts (℃)

R25 (Ω)

Ts-5

Ts+5

Ts+15

(℃)

SMDRBHA-0805-681-60A 32 60±5 680 ≤5.5K ≥13.3K ≥40K -40～+150
SMDRBHA-0805-681-70A 32 70±5 680 ≤5.5K ≥13.3K ≥40K -40～+150
SMDRBHA-0805-681-80A 32 80±5 680 ≤5.5K ≥13.3K

≥40K

 -40～+150
SMDRBHA-0805-681-90A 32 90±5 680 ≤5.5K ≥13.3K ≥40K -40～+150
SMDRBHA-0805-681-95A 32 95±5 680 ≤5.5K ≥13.3K ≥40K -40～+150
SMDRBHA-0805-681-100A 32 100±5 680 ≤5.5K ≥13.3K ≥40K -40～+150
SMDRBHA-0805-681-110A 32 110±5 680 ≤5.5K ≥13.3K ≥40K -40～+150
SMDRBHA-0805-681-120A 32 120±5 680 ≤5.5K ≥13.3K ≥40K -40～+150
SMDRBHA-0805-681-130A 32 130±5 680 ≤5.5K ≥13.3K ≥40K -40～+150

華巨溫度傳感器有限公司過熱保護型PTC熱敏電阻與村田過熱保護型PTC熱敏互換對照表

抵制日貨從我做起華巨電阻推出替代日本村田的貼片PTC熱敏電阻

村田 (muRata)型號 EPCOS料號 華巨型號

傳感溫度 (℃)
0402
PRF15BG102RB6RC / SMDRBH-0402-102-65D 65
PRF15BF102RB6RC / SMDRBH-0402-102-75D 75
PRF15BE102RB6RC / SMDRBH-0402-102-85D 85
PRF15BD102RB6RC / SMDRBH-0402-102-95D 95
PRF15BC102RB6RC / SMDRBH-0402-102-105D 105
PRF15BB102RB6RC / SMDRBH-0402-102-115D 115
PRF15BA102RB6RC / SMDRBH-0402-102-125D 125
PRF15AR102RB6RC / SMDRBH-0402-102-135D 135
PRF15BC471QB1RC B59421A0105A062 SMDRBH-0402-471-105 105
PRF15BB471QB1RC B59421A0115A062 SMDRBH-0402-471-115 115
PRF15BA471QB1RC B59421A0125A062 SMDRBH-0402-471-125 125
0603　
PRF18BG471QB5RB 　/ SMDRBH-0603-471-65 65
PRF18BF471QB5RB B59601A0075A062 SMDRBH-0603-471-75 75
PRF18BE471QB5RB B59601A0085A062 SMDRBH-0603-471-85 85
PRF18BD471QB5RB B59601A0095A062 SMDRBH-0603-471-95 95
PRF18BC471QB5RB B59601A0105A062 SMDRBH-0603-471-105 105
PRF18BB471QB5RB B59601A0115A062 SMDRBH-0603-471-115 115
PRF18BA471QB5RB B59601A0125A062 SMDRBH-0603-471-125 125
PRF18BA103QB1RB / SMDRBH-0603-103-130 130
PRF18AR471QB5RB B59601A0135A062 SMDRBH-0603-471-135 135
PRF18AS471QB5RB B59641A0145A062 SMDRBH-0603-471-145 145
0805　
PRF21BG471QB5RB B59701A0070A062 SMDRBH-0805-471-65 65
PRF21BF471QB5RB B59701A0080A062 SMDRBH-0805-471-75 75
PRF21BE471QB5RA B59701A0090A062 SMDRBH-0805-471-85 85
PRF21BD471QB5RA B59701A0100A062 SMDRBH-0805-471-95 95
PRF21BC471QB5RA B59701A0110A062 SMDRBH-0805-471-105 105
PRF21BB471QB5RA B59701A0120A062 SMDRBH-0805-471-115 115
PRF21BA471QB5RA B59701A0130A062 SMDRBH-0805-471-125 125
PRF21AR471QB5RA B59701A0140A062 SMDRBH-0805-471-135 135
PRF21AS471QB5RA / SMDRBH-0805-471-145 145
/ B59721A0070A062 SMDRBHA-0805-681-70 70
/ B59721A0080A062 SMDRBHA-0805-681-80 80
/ B59721A0900A062 SMDRBHA-0805-681-90 90
/ B59721A0100A062 SMDRBHA-0805-681-100 100
/ B59721A0110A062 SMDRBHA-0805-681-110 110
/ B59721A0120A062 SMDRBHA-0805-681-120 120
/ B59721A0130A062 SMDRBHA-0805-681-130 130
