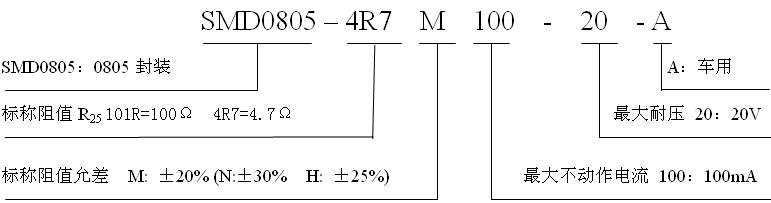

命名規則：

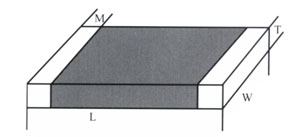

SMD陶瓷貼片自恢復保險絲規格尺寸：
封裝類型 |
L（長）
|
W（寬）
|
T（厚）
|
M（端頭寬）
|
0603（1608）
|
0.063±.006（1.6±0.15） |
0.031±.006（0.8±0.15）
|
0.037max（0.95max）
|
0.004min（0.10min）
|
0805（2012）
|
0.08±.008（2.0±0.20）
|
0.05±.008（1.25±0.2）
|
0.05max（1.25max）
|
0.006min（0.15min）
|
主要技術參數：
| 型號 | 最大電壓 | 不動作電流 | 動作電流 | 最大電流 | 額定電阻值 | ||
| (V) | Ih（mA） | It（mA） | mA | R25（Ω） | |||
| @60℃ | @25℃ | @25℃ | @-10℃ | ±20% | |||
| SMD0603-471RM007-24 | 24 | 7 | 10 | 21 | 25 | 60 |
470 ±20% |
| SMD0603-221RM010-24 | 24 |
10 |
14 | 29 | 35 | 130 | 220 ±20% |
| SMD0603-101RM015-24 | 24 | 15 | 21 | 45 | 55 | 300 | 100 ±20% |
| SMD0603-47RM020-24 | 24 | 20 | 29 | 61 | 75 | 630 | 47 ±20% |
| SMD0603-33RM025-24 | 24 | 25 | 36 | 71 | 85 | 900 | 33 ±20% |
| SMD0603-6R8M080-20 | 20 | 80 | 120 | 260 | 320 | 3500 | 6.8 ±20% |
| SMD0603-4R7M100-20 | 20 | 100 | 155 | 330 | 400 | 5000 | 4.7 ±20% |
| SMD0603-3R3M120-16 | 16 | 120 | 180 | 400 | 480 | 4500 | 3.3 ±20% |
| SMD0603-2R2M150-12 | 12 | 150 | 220 | 500 | 600 | 5000 | 2.2 ±20% |
| SMD0603-1R0M220-6 | 6 | 220 | 330 | 740 | 850 | 7500 | 1.0 ±20% |
| SMD0805-22RM030-20 | 20 | 30 | 44 | 91 | 110 | 1100 | 22 ±20% |
| SMD0805-15RM040-20 | 20 | 40 | 59 | 116 | 140 | 1600 | 15 ±20% |
| SMD0805-6R8M080-24 | 24 | 80 | 120 | 260 | 320 | 3500 | 6.8 ±20% |
| SMD0805-4R7M100-24 | 24 | 100 | 155 | 330 | 400 | 5000 | 4.7 ±20% |
| SMD0805-3R3M120-20 | 20 | 120 | 180 | 400 | 480 | 6000 | 3.3 ±20% |
| SMD0805-2R2M150-16 | 16 | 150 | 220 | 500 | 600 | 6500 | 2.2 ±20% |
| SMD0805-1R0M220-12 | 12 | 220 | 330 | 740 | 850 | 10000 | 1.0 ±20% |
| SMD0805-0R6M285-6 | 6 |
285 |
420 | 920 | 1100 | 10000 | 0.6 ±20% |
| SMD0805-0R2M500-6 | 6 | 500 | 750 | 1620 | 2000 | 10000 |
0.2 ±20% |
華巨電子過熱保護型PTC熱敏電阻與村田過熱保護型PTC熱敏互換對照表
抵制日貨從我做起華巨電阻推出替代日本村田的貼片PTC熱敏電阻
| 華巨型號 | 村田型號 |
| SMD0603-471RM007-24 | PRG18BB471MB1RB |
| SMD0603-221RM010-24 | PRG18BB221MB1RB |
| SMD0603-101RM015-24 | PRG18BB101MB1RB |
| SMD0603-47RM020-24 | PRG18BB470MB1RB |
| SMD0603-33RM025-24 | PRG18BB330MB1RB |
| SMD0603-6R8M080-20 | PRG18BC6R8MM1RB |
| SMD0603-4R7M100-20 | PRG18BC4R7MM1RB |
| SMD0603-3R3M120-16 | PRG18BC3R3MM1RB |
| SMD0603-2R2M150-12 | PRG18BC2R2MM1RB |
| SMD0603-1R0M220-6 | PRG18BC1R0MM1RB |
| SMD0805-22RM030-20 | PRG21BB220MB1RK |
| SMD0805-15RM040-20 | PRG21BB150MB1RK |
| SMD0805-6R8M080-24 | PRG21BC6R8MM1RA |
| SMD0805-4R7M100-24 | PRG21BC4R7MM1RA |
| SMD0805-3R3M120-20 | PRG21BC3R3MM1RA |
| SMD0805-2R2M150-16 | PRG21BC2R2MM1RA |
| SMD0805-1R0M220-12 | PRG21BC1R0MM1RA |
| SMD0805-0R6M285-6 | PRG21BC0R6MM1RA |
| SMD0805-0R2M500-6 | PRG21BC0R2MM1RA |
汽車用SMD陶瓷自恢復保險絲主要技術參數：
| 型號 | 最大電壓 | 不動作電流 | 動作電流 | 最大電流 | 額定電阻值 | |||
| (V) | Ih（mA） | It（mA） | mA | R25（Ω） | ||||
| @105℃ | @85℃ | @25℃ | @25℃ | @-40℃ | ±20% | |||
| SMD0805-22RM045-16-A | 16 | 25 | 45 | 75 | 195 | 250 | 900 |
22 ±20% |
| SMD0603-42RM025-20-A | 20 | 15 | 25 | 54 | 102 | 130 | 590 | 42 ± 20% |
華巨電子過熱保護型PTC熱敏電阻與村田過熱保護型PTC熱敏互換對照表
抵制日貨從我做起華巨電阻推出替代日本村田的貼片PTC熱敏電阻
| 華巨型號 | 村田型號 |
| SMD0805-22RM045-16-A | PRG21AR220MS1RK |
| SMD0603-42RM025-20-A | PRG21AR420MS1RA |
|
