產品概述
過流保護用PTC熱敏電阻是一種對異常溫度及異常電流自動保護、自動恢復的保護元件，
俗稱"自復保險絲""萬次保險絲"。它取代傳統的保險絲，可廣泛用于馬達、變壓器、開關電源、電子線路等的過流過熱保護， 過流保護用PTC熱敏電阻通過其阻值突變限制整個線路中的消耗來減少殘余電流值。
傳統的保險絲在線路熔斷后無法自行恢復，而過流保護用PTC熱敏電阻在故障撤除后即可恢復到預保護狀態，當再次出現故障時又可以實現其過流過熱保護功能 。
1.應用范圍：
過流保護型PTC熱敏電阻主要用于［變壓器（適配器）／初級線圈／充電器／數字萬用表／智能電度表／微電機／晶體管］等的過流過熱保護,直接串聯在負載電路中,在線路出現異常狀況時,能夠自動限制過電流或阻斷電流,當故障排除后又恢復原態,俗稱“萬次保險絲”。
2.特點：
·無觸點的電路及元器件保護 ·自動限制過電流
·故障排除后自動恢復 ·工作時無噪音無火花
·工作可靠、使用方便
3.應用原理：
將過流保護型型PTC熱敏電阻串聯在電源回路中,當電路處于正常狀態時,流過PTC的電流小于額定電流,PTC處于常態,阻值很小,不會影響電子鎮流器（節能燈、變壓器、萬用表）等被保護電路的正常工作。當電路電流大大超過額定電流時,PTC陡然發熱,阻值驟增至高阻態,從而限制或阻斷電流,保護電路不受損壞。電流電流回復正常后,PTC亦自動回復至低阻態,電路恢復正常工作。
過流保護型型PTC熱敏電阻在電子鎮流器（節能燈、變壓器、萬用表）等過流保護應用領域,南京華巨憑借其科研和工藝等方面的優勢,推出多種型號和系列的PTC熱敏電阻，可以替代村田(Murata)，愛普科斯(EPCOS)PTC熱敏電阻
|
型號 |
額定電阻值 |
不動作電流 |
跳閘電流 |
最大電流 |
最大工作 |

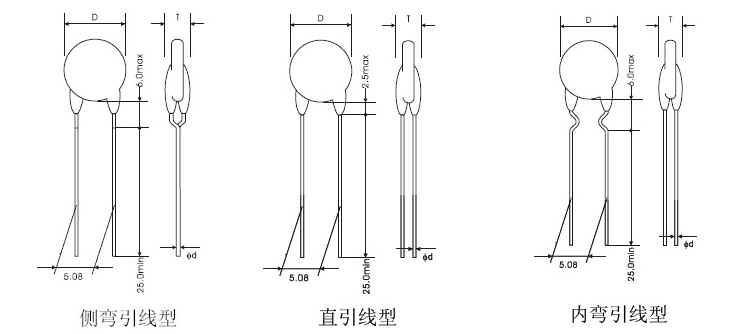

外形尺寸 |
|
R25 |
Int（mA） |
@25℃ |
電壓 |
（mm） |
|
（Ω） |
@85℃ |
@25℃ |
It（mA） |
Imax(A) |
Vmax(V) |
Dmax |
Tmax |
Φd |
|
耐壓16Vac系列 |
|
WMZ13A-08P1R0M16-A |
1.00 ±20% |
252 |
470 |
880 |
2.0 |
16 |
8.0 |
3.5 |
0.6 |
|
WMZ13A-09P0R8M16-A |
0.80 ±20% |
274 |
505 |
955 |
3.0 |
16 |
9.0 |
3.5 |
0.6 |
|
WMZ13A-10P0R47M16-A |
0.47 ±20% |
376 |
705 |
1310 |
5.0 |
16 |
10.0 |
3.5 |
0.6 |
|
WMZ13A-11P0R33M16-A |
0.33 ±20% |
466 |
875 |
1625 |
7.0 |
16 |
11.5 |
3.5 |
0.6 |
|
WMZ13A-13P0R27M16-A |
0.27 ±20% |
545 |
1025 |
1900 |
8.0 |
16 |
13.5 |
3.5 |
0.6 |
|
WMZ13A-16P0R2M16-A |
0.20 ±20% |
692 |
1300 |
2410 |
9.0 |
16 |
17.5 |
3.5 |
0.6 |
|
WMZ13A-20P0R15M16-A |
0.15 ±20% |
820 |
1545 |
2855 |
10.0 |
16 |
21.0 |
3.5 |
0.6 |
|
耐壓30Vac系列 |
|
WMZ13A-05W10RK30-A |
10.0 ±10% |
92 |
154 |
205 |
1.5 |
30 |
5.5 |
3.5 |
0.6 |
|
WMZ13A-06W3R9K30-A |
3.9 ±10% |
204 |
340 |
425 |
3.5 |
30 |
6.5 |
3.5 |
0.6 |
|
WMZ13A-08W2R7K30-A |
2.7 ±10% |
255 |
425 |
532 |
4.5 |
30 |
8.0 |
3.5 |
0.6 |
|
WMZ13A-09W1R8K30-A |
1.8 ±10% |
319 |
532 |
704 |
5.0 |
30 |
9.0 |
3.5 |
0.6 |
|
WMZ13A-10W1R2K30-A |
1.2 ±10% |
422 |
704 |
867 |
6.0 |
30 |
10.0 |
3.5 |
0.6 |
|
WMZ13A-11W0R8K30-A |
0.8 ±10% |
520 |
867 |
936 |
7.0 |
30 |
11.5 |
3.5 |
0.6 |
|
耐壓51Vac系列 |
|
WMZ13A-05W10RK51-A |
10.0 ±10% |
128 |
231 |
283 |
1.0 |
51 |
5.5 |
3.5 |
0.6 |
|
WMZ13A-06W6R8K51-A |
6.8 ±10% |
149 |
249 |
331 |
1.5 |
51 |
6.5 |
3.5 |
0.6 |
|
WMZ13A-08W3R3K51-A |
3.3 ±10% |
233 |
389 |
517 |
3.0 |
51 |
8.0 |
3.5 |
0.6 |
|
WMZ13A-10W2R2K51-A |
2.2 ±10% |
313 |
522 |
694 |
4.0 |
51 |
10.0 |
3.5 |
0.6 |
|
WMZ13A-11W1R2K51-A |
1.2 ±10% |
449 |
749 |
996 |
5.0 |
51 |
11.5 |
3.5 |
0.6 |
|
耐壓60Vac系列 |
|
WMZ13A-05W22RK60-A |
22.0 ±10% |
87 |
145 |
193 |
1.0 |
60 |
5.5 |
3.5 |
0.6 |
|
WMZ13A-06W10RK60-A |
10.0 ±10% |
129 |
215 |
286 |
1.5 |
60 |
6.5 |
3.5 |
0.6 |
|
WMZ13A-08W5R6K60-A |
5.6 ±10% |
174 |
290 |
386 |
3.0 |
60 |
8.0 |
3.5 |
0.6 |
|
WMZ13A-08W3R3K60-A |
3.3 ±10% |
253 |
421 |
560 |
4.0 |
60 |
10.0 |
3.5 |
0.6 |
|
WMZ13A-10W2R2K60-A |
2.2 ±10% |
334 |
556 |
739 |
5.0 |
60 |
11.5 |
3.5 |
0.6 |
|
耐壓140Vac系列 |
|
WMZ13A-05W56RK140-A |
56.0 ±10% |
56 |
94 |
125 |
0.5 |
140 |
5.5 |
3.5 |
0.6 |
|
WMZ13A-06W27RK140-A |
27.0 ±10% |
80 |
134 |
178 |
1.0 |
140 |
6.5 |
3.5 |
0.6 |
|
WMZ13A-08W15RK140-A |
15.0 ±10% |
112 |
187 |
249 |
1.5 |
140 |
8.0 |
3.5 |
0.6 |
|
WMZ13A-10W12RK140-A |
12.0 ±10% |
146 |
244 |
324 |
2.0 |
140 |
10.0 |
3.5 |
0.6 |
|
WMZ13A-10W7R6K140-A |
7.6 ±10% |
172 |
287 |
382 |
2.2 |
140 |
10.0 |
3.5 |
0.6 |
|
WMZ13A-11W4R7K140-A |
4.7 ±10% |
236 |
393 |
523 |
3.5 |
140 |
11.5 |
3.5 |
0.6 |
|
