過流保護PTC熱敏電阻

華巨電子是專業的PTC熱敏電阻生產廠家華巨電子生產的過流保護PTC廣泛應用于各類電子產品，過流保護用PTC熱敏電阻是一種對異常溫度及異常電流自動保護、自動恢復的保護元件，俗稱"自復保險絲""萬次保險絲"。它取代傳統的保險絲，可廣泛用于馬達、變壓器、開關電源、電子線路等的過流過熱保護，過流保護用PTC熱敏電阻通過其阻值突變限制整個線路中的消耗來減少殘余電流值。傳統的保險絲在線路熔斷后無法自行恢復，而過流保護用PTC熱敏電阻在故障撤除后即可恢復到預保護狀態，當再次出現故障時又可以實現其過流過熱保護功能。
1.應用范圍：
　華巨電子過流保護型PTC熱敏電阻主要用于［變壓器（適配器）／初級線圈／充電器／數字萬用表／智能電度表／微電機／晶體管］等的過流過熱保護,直接串聯在負載電路中,在線路出現異常狀況時,能夠自動限制過電流或阻斷電流,當故障排除后又恢復原態,俗稱“萬次保險絲”。

2.特點：

·無觸點的電路及元器件保護　　·自動限制過電流
·故障排除后自動恢復　　　　　·工作時無噪音無火花
·工作可靠、使用方便

3.應用原理：
　　將過流保護型型PTC熱敏電阻串聯在電源回路中,當電路處于正常狀態時,流過PTC的電流小于額定電流,PTC處于常態,阻值很小,不會影響電子鎮流器（節能燈、變壓器、萬用表）等被保護電路的正常工作。當電路電流大大超過額定電流時,PTC陡然發熱,阻值驟增至高阻態,從而限制或阻斷電流,保護電路不受損壞。電流電流回復正常后,PTC亦自動回復至低阻態,電路恢復正常工作。
　過流保護型型PTC熱敏電阻在［變壓器（適配器）／初級線圈／充電器／數字萬用表／智能電度表／微電機／晶體管］等過流保護應用領域,南京華巨憑借其科研和工藝等方面的優勢,率先推出了以高耐壓（V≥300V AC ）為特色的WMZ12A型產品。

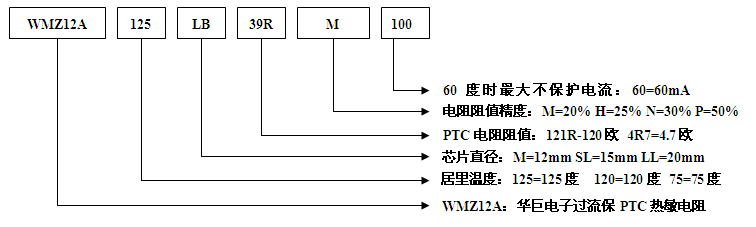

3.型號命名外型結構和尺寸：

使用PTC作為過流保護元件,一般應選取最大不動作電流、最大工作電壓合適的規格,同時也應考慮元件的外形尺寸、額定零功率電阻、使用溫度范圍等因素。通常取電路正常工作時的最大工作電流的1.2～1.5倍為PTC最大不動作電流；線路在正常或不正常狀態下可能施加到PTC上的電壓應不大于其最大工作電壓。

類型代號	Dmax	Tmax	F±1	d±0.05
S	4.5	4.5	5	0.5
L	5.5	4.5	5	0.6
A	6.5	4.5	5	0.6
B	8	4.5	5	0.6
LB	9	4.5	5	0.6
M	12	5	5	0.6
SL	15	5	7.5	0.8
LL	24	5	7.5	0.8

5.主要技術參數：
主要用于充電器、適配器（初級線圈）、電能表、數字萬用表等過流保護

型號	最大不動作電流In			25℃保護電流It	額定零功率電阻值R 25	最大工作電流I max	外形尺寸（mm）
	25℃	40	60℃	(mA)	（Ω）	(A)	Dmax	Tmax	d±0.05	F±1
	(mA)			(mA)	（Ω）	(A)	Dmax	Tmax	d±0.05	F±1
WMZ12A-70LB15RM080		80		160	15±20%	1.0	8	5	0.6	5
WMZ12A-70LB12RM090		90		180	12±20%
WMZ12A-70LB10RM100		100		200	10±20%
WMZ12A-75S222RM004	4		2	10	2200±20%	0.2	4	4.5	0.5	5
WMZ12A-75S152RM005	5		3	12	1500±20%
WMZ12A-75S102RM007	7		4	16	1000±20%
WMZ12A-75S681RM009	9		5	20	680±20%
WMZ12A-75S471RM010	10		6	24	470±20%	0.3
WMZ12A-75S331RM013	13		7	30	330±20%
WMZ12A-75S221RM016	16		9	36	220±20%
WMZ12A-75S151RM018	18		10	40	150±20%	0.4
WMZ12A-75S101RM022	22		12	50	100±20%	0.4
WMZ12A-75A471RM012	12		7	28	470±20%	0.4	6.5	4.5	0.6	5
WMZ12A-75A331RM015	15		8	34	330±20%	0.4
WMZ12A-75A221RM017	17		10	40	220±20%	0.5
WMZ12A-75A151RM020	20		12	48	150±20%
WMZ12A-75A121RM022	22		13	52	121 ±20%
WMZ12A-75A101RM024	24		14	56	100±20%	0.6
WMZ12A-75A68RM028	28		16	64	68±20%
WMZ12A-75A47RM035	35		20	80	47±20%
WMZ12A-75B331RM015	15		10	40	330±20%	0.8	8	4.5	0.6	5
WMZ12A-75B221RM020	20		12	50	220±20%
WMZ12A-75B151RM025	25		15	60	150±20%
WMZ12A-75B101RM027	27		18	70	100±20%	1.0
WMZ12A-75B82RM030	30		20	80	82±20%	1.0
WMZ12A-75LB82RM035	35		24	90	82±20%	1.0	9	4.5	0.6	5
WMZ12A-75LB68RM040	40		27	100	68±20%	1.2
WMZ12A-75LB47RM045	45		30	110	47±20%
WMZ12A-75LB33RM050	50		35	130	33±20%
WMZ12A-75LB22RM060	60		40	150	22±20%	1.5
WMZ12A-75LB18RM065	65		45	170	18±20%
WMZ12A-75LB15RM070	70		50	190	15±20%
WMZ12A-75LB10RM080	80		55	210	10±20%
WMZ12A-80S222RM004	4		2	8	2200±20%	0.2	4.5	5.0	0.6	5
WMZ12A-80S152RM006	6		3	12	1500±20%
WMZ12A-80S102RM008	8		4	16	1000±20%
WMZ12A-80S681RM010	10		5	20	680±20%
WMZ12A-80S471RN012	12		6	24	470±30%
WMZ12A-80S201RH018	18		9	36	200±25%
WMZ12A-80S151RH020	20		10	40	200±25%
WMZ12A-80LB50RM060	60		45	120	50±20%	1.2	9	5	0.6	5
WMZ12A-85A30RM060	60		30	120	30±20%	0.8	6.5	5.0	0.6	5
WMZ12A-85A40RM052	52		26	104	50±20%	0.8
WMZ12A-85A50RM050	50		25	100	50±20%	0.8
WMZ12A-85A70RM045	45		20	90	70±20%	0.4
WMZ12A-85A101RM038	38		17	76	100±20%	0.4
WMZ12A-85A121RM032	32		15	65	180±20%	0.4
WMZ12A-85A151RM030	30		14	60	180±20%	0.4
WMZ12A-85A251RM022	22		10	44	250±20%	0.4
WMZ12A-85A681RM015	15		7	30	680±20%	0.4
WMZ12A-85A102RM09	9		4.5	19	1000±20%	0.4
WMZ12A-85B151RM035	35		20	70	150±20%	0.8	8	4.5	0.6	5
WMZ12A-85B121RM040	40		22	80	120±20%	0.8
WMZ12A-85B101RM045	45		25	90	100±20%	0.9
WMZ12A-85B82RM050	50		30	100	82±20%	0.9
WMZ12A-85B68RM055	55		35	112	68±20%	1.2
WMZ12A-85B47RM070	70		40	140	47±20%
WMZ12A-85B25RM080	80		45	160	25±20%
WMZ12A-85LB68RM060	60		35	120	68±20%	1.2	9	4.5	0.6	5
WMZ12A-85LB47RM065	65		37	130	47±20%
WMZ12A-85LB39RM070	70		40	140	39±20%
WMZ12A-85LB33RM075	75		42	150	33±20%
WMZ12A-85LB25RM080	80		45	160	25±20%	1.5
WMZ12A-85LB22RM085	85		48	170	22±20%
WMZ12A-85LB18RM090	90		50	180	18±20%
WMZ12A-85LB15RM098	98		56	196	15±20%
WMZ12A-85LB12RM105	105		60	210	12±20%
WMZ12A-85LB10RM115	115		65	230	10±20%
WMZ12A-95LB22RM110	110		60	220	22±20%
WMZ12A-100B131RM065	65		45	130	130±20%	1.2	8.5	5.0	0.6	5
WMZ12A-100B70RM070	70		50	140	70±20%	1.2
WMZ12A-100B60RM080	80		55	160	60±20%	2.0
WMZ12A-100B50RM090	90		60	180	50±20%
WMZ12A-100B22RM130	120		85	240	22±20%
WMZ12A-105S102RM018	18		15	35	1000±20%	0.25	4.5	4.5	0.5	5
WMZ12A-105S221RM025	25		20	50	220±20%
WMZ12A-105S151RM036	36		25	65	150±20%
WMZ12A-105S101RM038	38		30	75	100±20%
WMZ12A-105L221RM030	30		25	65	220±20%	0.3	5.5	4.5	0.5	5
WMZ12A-105L151RM036	38		30	75	150±20%
WMZ12A-105L121RM045	45		35	90	120±20%
WMZ12A-105L101RM050	50		40	100	100±20%
WMZ12A-105L75RM050	50		45	100	75±20%
WMZ12A-105L68RM060	60		50	120	68±20%
WMZ12A-105L47RM070	70		55	140	47±20%
WMZ12A-105A221RM030	30		25	65	220±20%	0.4	5.5	4.5	0.5	5
WMZ12A-105A151RM045	45		35	90	150±20%
WMZ12A-105A101RM60	60		45	120	100±20%
WMZ12A-105A68RM070	70		55	140	68±20%
WMZ12A-105B151RM055	55		45	113	150±20%	0.8	8	4.5	0.6	5
WMZ12A-105B121RM060	60		50	125	120±20%
WMZ12A-105B101RM070	70		55	138	100±20%
WMZ12A-105B82RM075	75		60	150	82±20%	0.9
WMZ12A-105B62RM095	95		75	188	62±20%	0.9
WMZ12A-105LB39RM105	105		85	213	39±20%	1.2	9	4.5	0.6	5
WMZ12A-105LB22RM125	125		100	250	22±20%
WMZ12A-105LB15RM140	140		110	275	15±20%
WMZ12A-105LB10RM150	150		120	300	22±20%
WMZ12A-105M22RM120	120		100	240	22±20%	1.6	12	4.5	0.6	5
WMZ12A-105M15RM130	150		120	300	15±20%
WMZ12A-105M10RM160	160		130	320	10±20%
WMZ12A-105M8R2M175	175		150	350	8.2±20%
WMZ12A-105SL18RM190	190		150	375	18±20%	2.5	15	5	0.8	7.5
WMZ12A-105SL15RM200	200		160	400	15±20%
WMZ12A-105SL12RM210	210		170	425	12±20%
WMZ12A-105SL10RM225	225		180	450	10±20%
WMZ12A-105SL8R2M240	240		190	480	8.2±20%
WMZ12A-105SL6R8M250	250		200	500	6.8±20%
WMZ12A-120L101RM040	40		32	80	100±20%	0.3	5.5	4.5	0.6	5
WMZ12A-120L75RM045	45		36	90	75±20%
WMZ12A-120L62RM050	50		40	100	62±20%
WMZ12A-120A102RM015	15		16	40	1000±20%	0.4	6.5	5	0.6	5
WMZ12A-120A301RM020	20		20	50	300±20%
WMZ12A-120A151RM040	40		32	80	150±20%
WMZ12A-120A121RM045	45		36	90	120±20%
WMZ12A-120A101RM050	50		40	100	100±20%
WMZ12A-120A82RM055	55		45	110	100±20%
WMZ12A-120A65RM060	60		50	120	65±20%
WMZ12A-120A47RM070	70		60	140	47±20%
WMZ12A-120A35RM085	85		68	170	35±20%
WMZ12A-120B251RM037	37		30	75	250±20%	0.9	8	5	0.6	5
WMZ12A-120B121RM055	55		45	110	121±20%
WMZ12A-120B101RM060	60		50	120	100±20%
WMZ12A-120B68RM075	75		60	150	68±20%
WMZ12A-120B47RM085	85		75	170	47±20%
WMZ12A-120B33RM105	105		85	210	33±20%
WMZ12A-120B25RM120	120		100	240	25±20%
WMZ12A-120B18RM140	140		120	280	18±20%
WMZ12A-125LB111RM070	70		60	140	110±20%	1.2	9	5	0.6	5
WMZ12A-125LB82RM080	80		70	160	82±20%
WMZ12A-125LB62RM095	95		80	240	62±20%
WMZ12A-125LB50RM120	105		90	240	50±20%
WMZ12A-125LB39RM120	120		100	240	39±20%
WMZ12A-125LB25RM145	145		125	290	25±20%
WMZ12A-125LB18RM170	170		145	340	18±20%
WMZ12A-125LB15RM135	185		160	370	15±20%
WMZ12A-125LB10RM230	230		195	460	10±20%
WMZ12A-120M181RM045	45		37	90	180±20%	1.6	12	5	0.6	5
WMZ12A-120M101RM060	60		49	120	100±20%
WMZ12A-120M82RM070	70		55	140	82±20%
WMZ12A-120M60RM080	80		62	160	60±20%
WMZ12A-120M47RM090	90		70	180	47±20%
WMZ12A-120M39RM100	100		80	200	39±20%
WMZ12A-120M33RM110	110		90	220	33±20%
WMZ12A-120M22RM115	115		100	300	22±20%
WMZ12A-120M15RM140	140		123	325	15±20%
WMZ12A-120M10RM170	170		150	350	10±20%
WMZ12A-120M8R2M190	190		165	380	8.2±20%
WMZ12A-120SL45RM120	120		120	300	45±20%	2.5	15	5	0.6	5
WMZ12A-120SL22RM180	180		140	360	22±20%
WMZ12A-120SL15RM200	200		160	400	15±20%
WMZ12A-120SL12RM210	210		170	420	12±20%
WMZ12A-120SL10RM220	220		180	440	10±20%
WMZ12A-120SL8R2M240	240		190	480	8.2±20%
WMZ12A-120SL6R8M260	260		200	520	6.8±20%
WMZ12A-120ML30RH185	185		150	370	30.0±20%	3.1	18.0	5	0.6	5
WMZ12A-120ML22RM220	220		170	440	22.0±20%
WMZ12A-120ML15RM260	260		219	525	15.0±20%
WMZ12A-120ML10RM320	320		250	625	10.0±20%
WMZ12A-120ML8R2M360	360		290	725	8.2±20%
WMZ12A-120ML6R8M390	390		310	790	6.8±20%
WMZ12A-120ML6R0M420	420		330	840	6.0±20%
WMZ12A-120ML5R0M460	460		360	920	5±20%
WMZ12A-120ML4R7M470	470		370	925	4.7±20%
WMZ12A-120ML3R3M560	560		450	1125	3.3±20%
WMZ12A-120LL12RM360	360		280	710	12±20%	20	24	5	0.8	7.5
WMZ12A-120LL10RM390	390		310	780	10±20%	20
WMZ12A-120LL8R2M430	430		340	860	8.2±20%	40
WMZ12A-120LL7R0M480	480		370	930	7.0±20%
WMZ12A-120LL6R8M470	470		380	940	6.8±20%
WMZ12A-120LL5R0M500	500		440	1100	5.0±20%
WMZ12A-120LL4R7M560	560		450	1135	4.7±20%	50
WMZ12A-120LL3R6M650	650		520	1300	3.6±20%
WMZ12A-120LL3R3M680	680		540	1350	3.3±20%
WMZ12A-120LL2R2M830	830		660	1660	2.2±20%	100
WMZ12A-120LL1R5M1000	1000		800	2010	1.5±20%	100
WMZ12A-120BL12RM450	450		355	890	12±20%	100	28	5	0.8	7.5
WMZ12A-120BL10RM490	490		390	970	10±20%
WMZ12A-120BL8R2M540	540		430	1080	8.2±20%
WMZ12A-120BL7R0M590	590		470	1170	7.0±20%
WMZ12A-120BL6R8M600	600		470	1180	6.8±20%
WMZ12A-120BL5R0M690	690		550	1380	5.0±20%
WMZ12A-120BL4R7M720	720		570	1430	4.7±20%
WMZ12A-120BL3R6M820	820		660	1640	3.6±20%
WMZ12A-120BL3R3M850	850		680	1700	3.3±20%
WMZ12A-120BL2R2M1050	1050		830	2080	2.2±20%
WMZ12A-120BL1R5M1300	1300		1000	2530	1.5±20%
