華巨電子是專業的熱敏電阻生產商，公司主要于熱敏電阻，壓敏電阻，自恢復保險絲的研發和生產。公司依托強大的研發能力最新推出小電流，超穩定的陶瓷貼片自恢復保險絲，為公司又一主打產品。
華巨電子研發的SMD小型過流保護型PTC熱敏電阻主要用于短路測試對策措施、限流電阻等的過流過熱保護,直接串聯在負載電路中,在線路出現異常狀況時,能夠自動限制過電流或阻斷電流,當故障排除后又恢復原態,俗稱“萬次保險絲”。
應用原理：
將過流保護型型PTC熱敏電阻串聯在電源回路中,當電路處于正常狀態時,流過PTC的電流小于額定電流,PTC處于常態,阻值很小,不會影響被保護電路的正常工作。當電路電流大大超過額定電流時,PTC陡然發熱,阻值驟增至高阻態,從而限制或阻斷電流,保護電路不受損壞。電流電流回復正常后,PTC亦自動回復至低阻態,電路恢復正常工作。
■特點
1.
在過載電流狀態，如短路等異常情況下，可快速工作，以保護電路。通過消除過載電流狀態，該產品將自動恢復到初始狀態，并可重復使用。
2.
適合用作安全標準中短路測試的對策措施。
3. 陶瓷PTC，工作后電阻穩定。
4. 電源容量較大，故可實現小尺寸
(0603尺寸)。
5.
可將這些產品用作限流電阻，其過載電流保護功能。
6. SMD類型尺寸小，重量輕，有助于實現電路的微型化。

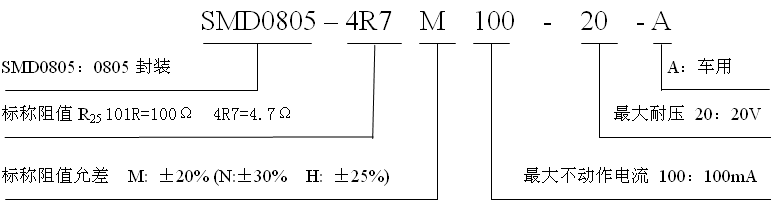

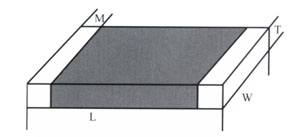

| 3.型號命名外型結構和尺寸： |
|
|
|
