MFXL1線性NTC熱敏電阻

線性NTC線性熱敏電阻

特點
線性熱敏電阻

線性熱敏電阻顧名思義就是阻值隨溫度變化呈直線變化，物理工藝制成，具有優越的穩定性、復線性，重復百萬次，特性曲線不變。阻值隨溫度升高而增大，呈直線變化，線性好，與NTC陶瓷合成的熱敏電阻相比，線性好，無需采取線性補償措施使電路設計簡化。并且阻值一致性好，互換性強，外形、規格保準化。溫度感應速度快，空氣介質中為1-2秒，靈敏度高。體積小、結構堅固、外形標準化，適宜印刷線路板的自動化安裝。

①、什么叫溫度系數
答:溫度系數是指線性熱敏電阻隨溫度的升或者降相應的阻值變化率。例:常溫(25度)1K 300OPPM的熱敏電阻，每溫度變化1度，阻值變化0.3%,當溫度由25度升至105度時，阻值由lK變?yōu)閘K X(l+（-0.3%）X(l05-25))=0.760K。溫度系數越大，阻值變化率也大。阻值變化率除了由廠家生產時由溫度系數決定，用戶在電路設計時也可以增大集成放大器的增益，增大變化率(PPM);用普通電阻與熱敏電阻串、并聯，可降底變化率 (PPM)。

②、什么叫負溫度線性熱敏電阻?
答:普遍熱敏電阻部存在阻、溫的非線性變化，需要設計線性補償電路。本產品能在-40度-250度區域內保持阻、溫的線性變化，從而簡化電路。目前，普遍的NTC負溫度熱敏電阻的阻溫特性是非線性的，線性區域很窄。

③、設計、試用該產品時還有什么萬便之處?
答:同一檔溫度系數的熱敏電阻可以串、并使用，其阻溫特性不變，例:lK 2OOOPPM，可串聯成2K 2O0OPPM或并聯成500Ω 20OOPPM，給電路實驗提供萬便，可以獲得最佳數據，便于訂單，批量生產。

LNTC-5013G

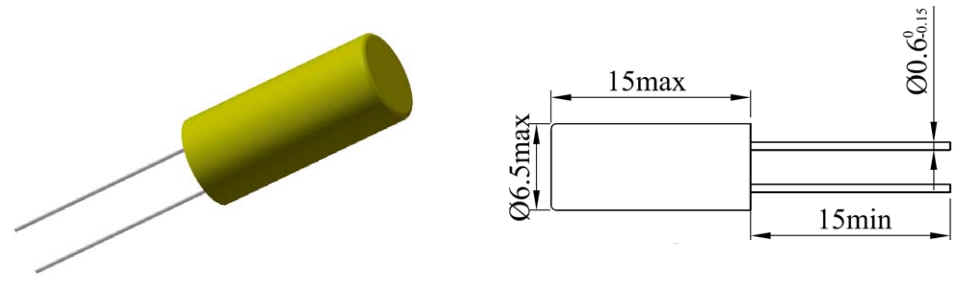

外形尺寸：單位

技術參數：

（1）阻溫特性

溫度系數：10000PPM

溫度(℃)	-30	-20	-10	0	10	20	25	30	40	50
阻值(Ω)	7598	7128	6658	6188	5718	5248	5013	4778	4308	3838

（2）阻溫特性允許偏差：在-30~+50℃內,各溫度點允許阻值偏差 ≤±2%。

（3）線性靈敏度：在-30~+50℃范圍內, 線性靈敏度為-47Ω/℃。

貼片線性NTC熱敏電阻

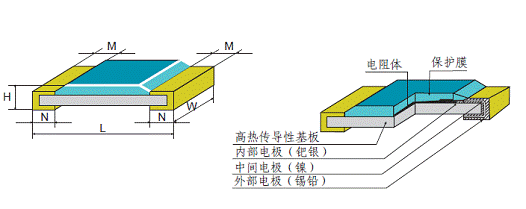

貼片線性NTC產品結構及外形尺寸

封裝類型	L（長）	W（寬）	T（厚）	M（端頭寬）
0603（1608）	0.063±.006（1.6±0.15）	0.031±.006（0.8±0.15）	0.037max（0.95max）	0.004min（0.10min）
0805（2012）	0.08±.008（2.0±0.20）	0.05±.008（1.25±0.2）	0.05max（1.25max）	0.006min（0.15min）
1206（3216）	0.126±.008（3.2±0.20）	0.063±.008（1.6±0.20）	0.063max（1.60max）	0.008min（0.20min）

項目	額定值
阻值范圍	220歐～100K歐
阻值誤差	J:±5% K:±10%
額定功率(70℃)	5mW
使用溫度范圍	-55℃～125℃
溫度系數范圍	-1000PPM～2800PPM

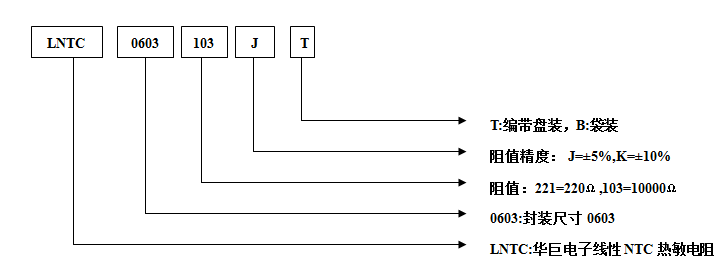

規格型號	阻值范圍	阻值精度	溫度系數	溫度系數公差	額定功耗
規格型號	（Ω）at25℃	阻值精度	PPM/℃	PPM/℃	（mW）
LNTC□□□□221□T	220	±1%,±5%	-1000	±150	5
LNTC□□□□331□T	330		-1000	±150
LNTC□□□□471□T	470		-1000	±150
LNTC□□□□501□T	500		-1000	±150
LNTC□□□□681□T	680		-1000	±150
LNTC□□□□102□T	1000		-1000	±150
LNTC□□□□222□T	2200		-1000	±150
LNTC□□□□332□T	3300		-1000	±150
LNTC□□□□472□T	4700		-1100	±150
LNTC□□□□502□T	5000		-1200	±150
LNTC□□□□682□T	6800		-1200	±150
LNTC□□□□103□T	10000		-1500	±200
LNTC□□□□223□T	22000		-1550	±200
LNTC□□□□333□T	33000		-1650	±200
LNTC□□□□473□T	47000		-2200	±200
LNTC□□□□503□T	50000		-2750	±200
LNTC□□□□683□T	68000		-2800	±200
LNTC□□□□104□T	100000		-2800	±200

　

2線性貼片PTC熱敏電阻

■產品特點

CMZL貼片線性PTC熱敏電阻產品采用PTC材料，物理工藝制成，具有優越的穩定性、復線性，重復百萬次，特性曲線不變。阻值隨溫度升高而增大，呈直線變化，線性好，與PTC高分子陶瓷合成的熱敏電阻相比，線性好，無需采取線性補償措施使電路設計簡化。并且阻值一致性好，互換性強，外形、規格保準化。溫度感應速度快，空氣介質中為1-2秒，靈敏度高。體積小、結構堅固、外形標準化，適宜印刷線路板的自動化安裝。

■ 應用范圍

CMZL貼片線性PTC熱敏電阻廣泛用于通訊、汽車、儀表、計算機、家電等行業的溫度控制、溫度測量，溫度補償。普遍的PTC正溫度熱敏電阻的阻溫特性是突變性的，線性區域很窄，通常用于電路的過流保護，不用于溫度檢測，溫度補償電路。本產品正好補充了這方面的應用領域。

貼片線性PTC產品結構及外形尺寸

封裝類型	L（長）	W（寬）	T（厚）	M（端頭寬）
0603（1608）	0.063±.006（1.6±0.15）	0.031±.006（0.8±0.15）	0.037max（0.95max）	0.004min（0.10min）
0805（2012）	0.08±.008（2.0±0.20）	0.05±.008（1.25±0.2）	0.05max（1.25max）	0.006min（0.15min）
1206（3216）	0.126±.008（3.2±0.20）	0.063±.008（1.6±0.20）	0.063max（1.60max）	0.008min（0.20min）

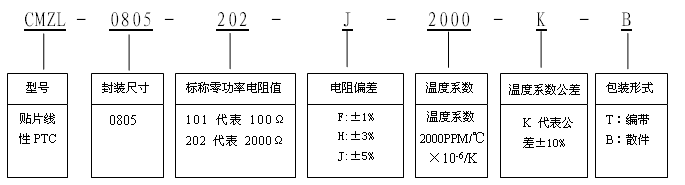

規格型號	阻值范圍	阻值精度	溫度系數	溫度系數公差	額定功耗
規格型號	（Ω）at25℃	阻值精度	PPM/℃	溫度系數公差	（W）
CMZL0603-101可提供樣品	100	±1%,±5%	3100	±10%	0603(1608):1/16 0805(2012):1/10 1206 (3216):1/8
CMZL0603-471可提供樣品	470		3200
CMZL0805-101可提供樣品	100		3300
CMZL0805-471可提供樣品	470		3100
CMZL0805-471可提供樣品	470		3300
CMZL0805-102可提供樣品
規格型號	阻值范圍	阻值精度	溫度系數	溫度系數公差	額定功耗
規格型號	（Ω）at25℃	阻值精度	PPM/℃	溫度系數公差	（W）
CMZL0603-101	100	±1%,±5%	1500、2000、2500、3000、4000	±10%	0603(1608):1/16 0805(2012):1/10 1206 (3216):1/8
CMZL0603-391	390
CMZL0603-471	470
CMZL0603-561	560
CMZL0603-681	680
CMZL0603-102	1K
CMZL0603-202	2K
CMZL0603-302	3K
CMZL0603-332-CMZL0603-103	3.3K~10K
CMZL0805-101	100
CMZL0805-391	390
CMZL0805-471	470
CMZL0805-561	560
CMZL0805-681	680
CMZL0805-102	1K
CMZL0805-202	2K
CMZL0805-302	3K
CMZL0805-332-CMZL0805-103	3.3K~10K
CMZL1206-101	100
CMZL1206-391	390
CMZL1206-471	470
CMZL1206-561	560
CMZL1206-681	680
CMZL1206-102	1K
CMZL1206-202	2K
CMZL1206-302	3K
CMZL1206-472	4.7K
CMZL1206-562	5.6K
CMZL1206-622-CMZL1206-203	6.2K~20K
