SCRBHC電機保護PTC熱敏電阻
應用范圍：
該產品廣泛應用于需要超溫保護的場合。將產品安裝在需要超溫保護的設備中，PTC電阻信號傳至電機保護器中，當溫度接近絕緣耐熱等級溫度時，電機保護器斷開電路實施保護。
特點：
由超小型PTC熱敏電阻制成，體積小、壽命長、穩定性好、靈敏度高。技術指標均達到國際同類產品水平。
使用
可以單支使用，也可以多只串聯使用，在同一電路中控制不同點的溫度。
技術數據
控制溫度范圍為Tk60℃～Tk180℃。控制溫度Tk每間隔5℃設定一種規格。一至六芯都可根據用戶的要求生產，SCRBHC系列采用德國DIN 44080、DIN 44081、DIN 44082標準。
命名方式：
標準引線長度DS:520 200 200 520 DK 520 520 (單位：mm)
常規型號：
| PTC熱敏電阻參數數據 | ES系列（單芯） | DS系列（三芯） | 單位 | |
| 最大工作電壓 | Umax |
25 |
25 |
V |
| 額定動作溫度 | Tk |
60～180 |
60～180 |
℃ |
| Tk公差 |
±5 |
±5 |
℃ |
|
| Tk的重復性 | ΔT |
±0.5 |
±0.5 |
℃ |
| 額定電阻值 | R25℃±1℃ |
≤100 |
≤300 |
Ω |
| 下限控溫點(V≤2.5V) | TK-5(℃) |
≤550 |
≤1650 |
Ω |
| 上限控溫點(V≤2.5V) | TK+5(℃) |
≥1330 |
≥3990 |
Ω |
| 保護溫+15℃電阻值 | TK+15(℃) |
≥4 |
≥12 |
KΩ |
| 熱響應時間 | Ts |
≤5 |
≤5 |
S |
| 絕緣耐壓 | V |
2.5 |
2.5 |
KV |
| 導線拉力 |
承受10N,10S拉力無損壞現象 |
承受10N,10S拉力無損壞現象 |
N |
|
| 最高存放溫度 | TLmax |
160 |
160 |
℃ |
| 最低存放溫度 | TLmin |
-25 |
-26 |
℃ |
工作原理
PTC熱敏電阻具有正溫度系數電阻特性。當溫度達到其居里點時，半導體陶瓷相變開始，其電阻值隨溫度的升高而快速增大，在控制溫度點Tk附近，變化尤其明顯，從而起到控制電路的目的

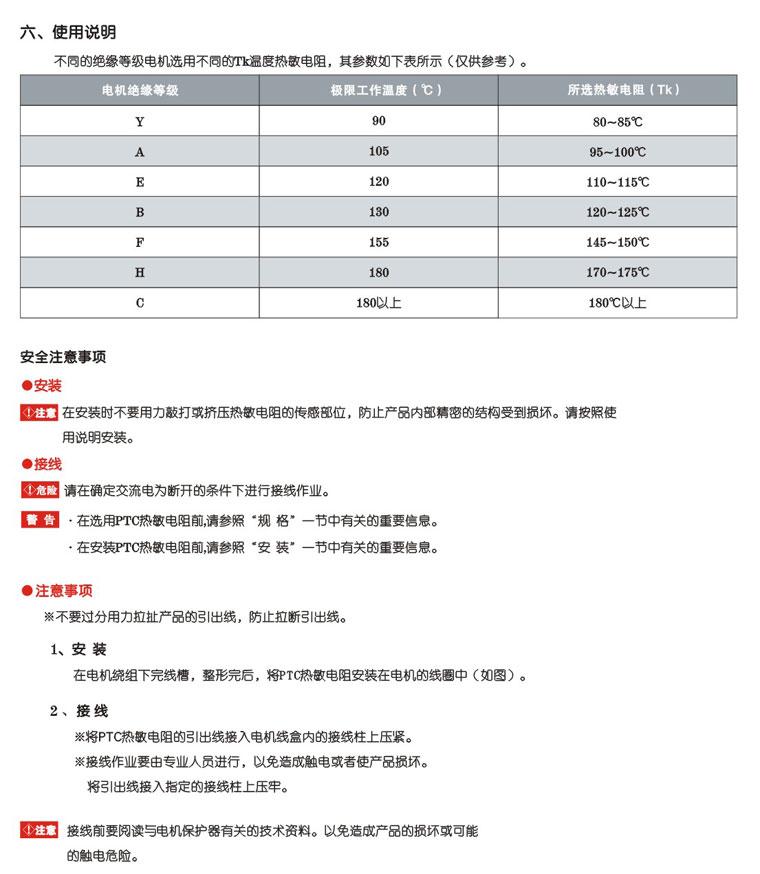

推薦按下表選用熱敏電阻傳感器（僅供參考）
控制溫度對應的引線顏色
| 溫度 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 135 | 140 | 145 | 150 | 155 | 160 | 165 | 170 | 180 |
| 線色 | 棕 | 棕 | 棕 | 白 | 白 | 白 | 綠 | 紅 | 蘭 | 棕 | 蘭 | 灰 | 紅 | 蘭 | 紅 | 白 | 白 | 黑 | 蘭 | 蘭 | 蘭 | 白 | 白 |
| 線色 | 黑 | 紅 | 灰 | 灰 | 棕 | 白 | 綠 | 紅 | 灰 | 棕 | 綠 | 灰 | 綠 | 蘭 | 黑 | 蘭 | 黑 | 黑 | 黑 | 紅 | 棕 | 綠 | 紅 |
安裝說明
將傳感器固定在需要檢測溫度的部位（通常安裝在繞組中），在安裝時不要用力敲打或擠壓傳感器的芯片，不要讓引線承受拉力，引線接在電機接線盒內。必須與電機保護器配合使用，方可對電機超溫實施控制。
三芯式傳感器的每個芯片分別安裝在三相繞組的適當位置，每相繞組安裝一芯。
華巨電子過熱保護型PTC熱敏電阻與村田過熱保護型PTC熱敏互換對照表
| 華巨型號 | EPCOS型號 |
| DJRBH-60-ES | B59100M1060A070 |
| DJRBH-70-ES | B59100M1070A070 |
| DJRBH-80-ES | B59100M1080A070 |
| DJRBH-90-ES | B59100M1090A070 |
| DJRBH-100-ES | B59100M1100A070 |
| DJRBH-110-ES | B59100M1110A070 |
| DJRBH-120-ES | B59100M1120A070 |
| DJRBH-130-ES | B59100M1130A070 |
| DJRBH-140-ES | B59100M1145A070 |
| DJRBH-145-ES | B59100M1140A070 |
| DJRBH-150-ES | B59100M1150A070 |
| DJRBH-155-ES | B59100M1155A070 |
| DJRBH-160-ES | B59100M1160A070 |
| DJRBH-170-ES | B59100M1170A070 |
| DJRBH-180-ES | B59100M1180A070 |
| DJRBH-060-DS | B59300M1060A070 |
| DJRBH-070-DS | B59300M1070A070 |
| DJRBH-080-DS | B59300M1080A070 |
| DJRBH-090-DS | B59300M1090A070 |
| DJRBH-100-DS | B59300M1100A070 |
| DJRBH-110-DS | B59300M1110A070 |
| DJRBH-120-DS | B59300M1120A070 |
| DJRBH-130-DS | B59300M1130A070 |
| DJRBH-140-DS | B59300M1140A070 |
| DJRBH-145-DS | B59300M1145A070 |
| DJRBH-150-DS | B59300M1150A070 |
| DJRBH-155-DS | B59300M1155A070 |
| DJRBH-160-DS | B59300M1160A070 |
| DJRBH-170-DS | B59300M1170A070 |
| DJRBH-180-DS | B59300M1180A070 |
|
