CWF型溫度傳感器      CWF型溫度傳感器
選型指南      返回上一頁面

1.簡介:
   將高精度、高可靠的NTC熱敏電阻與PVC導線連接,用絕緣、導熱、防水材料封裝成所需要的形狀,便于安裝與遠距離測控溫。
2.應用范圍:
   應用于家用空調、汽車空調、冰箱、冷柜、冰柜、酒柜、熱水器、咖啡壺、水壺、飲水機、暖風機、微波爐、洗碗機、多仕爐、面包機、電磁爐、電飯煲、電烤箱、油炸鍋、燒烤叉、直發器、電熨斗、洗衣機、消毒柜、烘干機、豆漿機、電池組、充電器、電動工具、按摩座椅、智能馬桶、足浴盆、按摩浴缸、整體浴室以及中低溫干燥箱、恒溫箱等溫度測量與控制。
3.特點:
·產品性能穩定,適合遠距離安裝測溫,采用全新工藝、產品性能穩定,可長期工作。(年電阻值漂移率≤1‰)
·電阻值和B值精度高、一致性好、可互換。(電阻值和B值精度分別可達±1%)
·靈敏度高、反應迅速。(電阻溫度系數可達-(2~5)%/℃)
·采用雙層密封工藝,具有良好的絕緣密封性和抗機械碰撞、抗折彎能力、可靠性高。
·可根據使用的安裝條件封裝,便于用戶安裝。
·可制成高耗散產品,測試電流可大大高于傳統結構的傳感器,簡化線路。
·抗潮濕性可以達到高溫水煮2000小時,阻值、B值漂移率小于2%。
·具有良好的絕緣密封性、抗機械性能力
4.產品標志說明:

①NTC溫度傳感器
②傳感頭封裝形式及尺寸
  1-環氧樹脂包裝
  2-鋁殼、銅殼、不銹鋼殼等封裝
  3-塑料殼封裝
  4-加固定金屬片
  5-特殊形式封裝
③標稱電阻值R25
  例:103=10×103 =10000Ω=10KΩ
④標稱電阻值精度代號
  F:±1% G:±2% H:±3% J:±5%
⑤B值(25/50℃)3380即B值為3380K

4.各類封裝形式的外形結構和尺寸(mm)
·CWF1型(環氧樹脂包封)
CWE1型外形結構和尺寸

特點:防潮濕,絕緣性好,可靠性高,時間常數小,反應靈敏。
應用范圍:家用空調、冰箱等

代號
A
B
C
D
D
3
5
6
7
L1
5
10
15

15

L2
根據客戶要求
L3
5.0±0.5

 ·CWF2型(鋁殼、銅殼、不銹鋼殼等封裝):

CWF2型外形結構與尺寸



特點:在熱沖擊下的穩定性高,防潮濕,結構牢固可靠,耗散系數大,相同尺寸條件下,測試電流可比環氧樹脂封裝型大。
應用范圍:各類冰箱、空調、熱水器、飲水機、恒溫箱等。

代號
A
B
C
D
E
F
G
D
3
5
5
5
6
6
6
L1
20
20
25
30
20
25
30
L2
根據客戶要求
L3
5.0±0.5

·CWF3型(塑料殼封裝):
特點:外形尺寸一致性好,耐溫防潮性強,耐電壓高。
應用范圍:各類空調、電冰箱等。


代號
A
B
C
D
D
2
3
4
5
L1
8
15
15
15
L2
根據客戶要求
L3
5.0±0.5


代號
A
B
D
8
8
L1
35
50
L2
根據客戶要求
L3
5.0±0.5

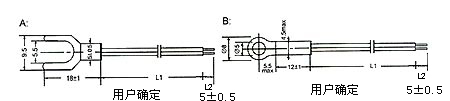

·CWF4型(加固定金屬片):
特點:外形結構靈活,滿足不同場合的安裝要求。
應用范圍:風扇控制、工業溫度儀表等。


E:其它類型
特點:外形結構靈活,滿足不同場合的安裝要求。
應用范圍:風扇控制、工業溫度儀表等。

·CWF5型(特殊封裝形式):
特點:時間常數小、反應快,使用靈活可靠。

應用范圍:熱水器、電子體溫計等。

C:其它類型
特點:時間常數不、反應快,使用靈活可靠。
應用范圍:熱水器、電子體溫計等。

點擊鏈接:更多溫度NTC溫度傳感器外形

6.主要技術參數
產品型號

標稱電阻值

B值

耗散系數

熱時間常數

工作溫度

R25(KΩ)

A(25/50℃)K

(mW/℃)

(S)

(℃)

B(25/85℃)K

CWF□-102□3270A

1 3270A 對于1型封裝≥2.0


對于2型封裝≥4.0

對于1型封裝≤15


對于2型封裝≤70

-55~+125℃

如有特殊要求可以定做

CWF□-102□3950A

1 3950A

CWF□-202□3470A

2 3470A
CWF□-202□4000A 2 4000A

CWF□-202□3930A

2 3930A

CWF□-202□3483A

2 3483A

CWF□-2.252K□3935A

2.252 3935A

CWF□-2.55K□3740A

2.55 3740A
CWF□-302□3950A 3 3950A

CWF□-472□3470A

4.7 3470A
CWF□-472□3950A 4.7 3950A
CWF□-502□3950A 5 3270A

CWF□-502□3380A

5 3380A
CWF□-502□3470A 5 3470A
CWF□-502□3600A 5 3600A

CWF□-502□3950A

5 3950A

CWF□-682□3977A

6.8 3977A

CWF□-682□4200A

6.8 4200A

CWF□-802□3780A

8 3780A

CWF□-103□3270A

10 3270A

CWF□-103□3435B

10 3435B

CWF□-103□3470A

10 3470A

CWF□-103□3600A

10 3600A

CWF□-103□3950A

10 3950A

CWF□-103□3977B

10 3977B

CWF□-103□4100A

10 4100A

CWF□-153□3680A

15 3680A
CWF□-153□3950A 15 3950A

CWF□-153□4100A

15 4100A
CWF□-153□4150A 15 4150A

CWF□-203□3950A

20 3950A

CWF□-203□4150B

20 4150B
CWF□-203□4200A 20 4200A
CWF□-233□3950A 23 3950A
CWF□-233□4200A 23 4200A

CWF□-303□3899A

30 3899A

CWF□-303□3950A

30 3950A
CWF□-303□4200A 30 4200A

CWF□-40.27K□3900A

40.27 3900A

CWF□-40.27K□3979B

40.27 3979B
CWF□-403□3950A 40 3950A

CWF□-473□3950A

47 3950A

CWF□-473□3990A

47 3990A
CWF□-473□4150A 47 4150A

CWF□-49.12K□3979B

49.12 3979B

CWF□-503□3950A

50 3950A

CWF□-503□3990A

50 3990A

CWF□-503□4050A

50 4050A
CWF□-503□4150A 50 4150A

CWF□-104□3950A

100 3950A

CWF□-104□3990A

100 3990A

CWF□-104□4000A

100 400A

CWF□-104□4050A

100 4050A

CWF□-104□4150A

100 4150A

CWF□-104□4200A

100 4200A
CWF□-104□4250A 100 4250A
CWF□-104□4450A 100 4450A

CWF□-154□4370B

150 4370B
CWF□-154□4500A 150 4500A
CWF□-204□4250A 200 4250A

CWF□-474□4450A

470 4450A
CWF□-105□4700A 1000 4700A
CWF□-105□4730A 1000 4730A
注:
·第一方框填傳感器封裝形式代號及尺寸;第二方框填標稱電阻值;第三方框填標稱電阻值精度代號。·對于標稱電阻值精度為±1%時,B值對應誤差為±1%,其余B值誤差均為±2%。
·除以上規格,我公司還可根據用戶特殊要求供貨。
·對于測溫范圍超過100℃的溫度傳感器,需特別說明,公司溫度傳感器最高可以做到250℃
