壓敏電阻選用的基本知識

什么是壓敏電阻器及其分類與參數?

    目前市場上壓敏電阻主要分為普通插件壓敏電阻,雷壓敏電阻,和貼片壓敏電阻防普通插件壓敏電阻主要是用于線路過壓保護,和小器件電子產品的防雷過壓保護,片徑普遍在20mm以下,防雷壓敏電阻主要是指片徑在25mm以上的插件壓敏電阻,引線形式一般分為直引線或者電極片方式,其中電極片方式因其結構原因具有更大的流通量,貼片壓敏電阻主要用來作為低壓產品的過壓保護或者ESD防靜電,封裝形式從(0201~4032)使用在ESD靜電防護上貼片壓敏電阻,特別是信號線的ESD防護需要注意其寄生電容的大小,對于高頻信號選用防靜電壓敏電阻電容量應盡量選小。下面是ESD靜電防護推薦電容量選擇。



華巨電子產品推薦列表

貼片壓敏電阻系列

ESD靜電防護壓敏電阻系列

高能貼片壓敏電阻

MYG過壓保護系列壓敏電阻

MYG20高能壓敏電阻

貼片壓敏電阻

ESD靜電防護壓敏電阻 高能貼片壓敏電阻

MYG20通用壓敏電阻

MYG20高能壓敏電阻

防爆壓敏電阻,阻燃防爆壓敏電阻,阻燃壓敏電阻

TMOV熱保護型壓敏電阻

引線型防雷壓敏電阻

MYL防雷壓敏電阻系列

MYL5系列防雷壓敏電阻

阻燃防爆壓敏電阻

TMOV熱保護型壓敏電阻

引線型防雷壓敏電阻

MYL3防雷壓敏電阻系列 MYL5系列防雷壓敏電阻

SPDM防雷壓敏電阻模塊

SPDF系列防雷壓敏電阻

SPDFL防雷壓敏電阻

壓敏電阻芯片

晶閘管保護壓敏電阻

SPDM防雷壓敏電阻模塊

SPDB系列防雷壓敏電阻 SPDLL防雷壓敏電阻 壓敏電阻芯片 晶閘管保護壓敏電阻

壓敏電阻系列

3225高能貼片壓敏電阻在LED照明中的應用

插件壓敏電阻總規格書 LED照明用貼片壓敏電阻

電阻器與其他浪涌抑制器比較的優勢



1. 更好的熱特性

與硅二極管只有一個P-N結承受浪涌電流不一樣,氧化鋅壓敏電阻器是由數百萬個P-N結組成,這種結構有更好的能量吸收能力和浪涌承受能力。

2.反應速度快

壓敏電阻器有與其它的半導體元件類似的動作特性。因為壓敏電阻器的傳導發生非?欤訒r只在納秒級的范圍內,所以能夠滿足任何實際需求。

3.過溫條件下有穩定的電壓

在超過崩潰電壓的情況下,一旦環境溫度超過正常的工作溫度范圍,齊納二極管的限制電壓會隨著環境溫度的升高而升高,而壓敏電阻器的限制電壓在超過工作溫度范圍的情況下仍然幾乎保持恒定。當壓敏電阻器的漏電流隨著元件本體溫度的升高而增加時,壓敏電阻器的限制電壓不會隨著溫度的改變而改變。

4.電容

與齊納二極管相比,壓敏電阻器有更高的電容值,根據不同的應用領域,對浪涌抑制器的電容值是不同的,在直流電路中,壓敏電阻器的電容既可起到去耦的作用又可以起到抑制瞬時過電壓的雙重作用。

5.低成本

與二級管相比,壓敏電阻器具有成本低和尺寸小的優點。

應用介面

傳輸速率

上升時間

建議使用容值

HDMI 1.3 Data Port 10.2G bps 0.02~0.03ns <0.15pF

USB 3.0 Data Port

4.80G bps

0.05~0.06ns

<0.3pF

USB 2.0 Data Port

480M bps

0.5~0.6ns

<4pF

USB 1.0 Data Port

12M bps

4~20ns

5~10 pF

Wireless Device

1.5M bps

75~300ns

5~10 pF

RS232, IrDA1.0

115.2 K

1us~8us

10~100 pF

Audio (Microphone/Sperker)

20~20K Hz

0.05ms~5ms

10~1000 pF

下面先介紹以下插件壓敏電阻



壓敏電阻器簡稱VSR,是一種對電壓敏感的非線性過電壓保護半導體元件。它在電路中用文字符號“RV”或“R”表示,圖1-21是其電路圖形符號。



(一)壓敏電阻器的種類
壓敏電阻器可以按結構、制造過程、使用材料和伏安特性分類。
1.按結構分類  壓敏電阻器按其結構可分為結型壓敏電阻器、體型壓敏電阻器、單顆粒層壓敏電阻器和薄膜壓敏電阻器等。
結型壓敏電阻器是因為電阻體與金屬電極之間的特殊接觸,才具有了非線性特性,而體型壓敏電阻器的非線性是由電阻體本身的半導體性質決定的。
2.按使用材料分類  壓敏電阻器按其使用材料的不同可分為氧化鋅壓敏電阻器、碳化硅壓敏電阻器、金屬氧化物壓敏電阻器、鍺(硅)壓敏電阻器、鈦酸鋇壓敏電阻器等多種。
3.按其伏安特性分類  壓敏電阻器按其伏安特性可分為對稱型壓敏電阻器(無極性)和非對稱型壓敏電阻器(有極性)。

(二)壓敏電阻器的結構特性與作用
1.壓敏電阻器的結構特性  壓敏電阻器與普通電阻器不同,它是根據半導體材料的非線性特性制成的。
圖1-22是壓敏電阻器外形,其內部結構如圖1-23所示。

普通電阻器遵守歐姆定律,而壓敏電阻器的電壓與電流則呈特殊的非線性關系。當壓敏電阻器兩端所加電壓低于標稱額定電壓值時,壓敏電阻器的電阻值接近無窮大,內部幾乎無電流流過。當壓敏電阻器兩端電壓略高于標稱額定電壓時,壓敏電阻器將迅速擊穿導通,并由高阻狀態變為低阻狀態,工作電流也急劇增大。當其兩端電壓低于標稱額定電壓時,壓敏電阻器又能恢復為高阻狀態。當壓敏電阻器兩端電壓超過其最大限制電壓時,壓敏電阻器將完全擊穿損壞,無法再自行恢復。

過壓保護器件的選型要點

電路保護主要有三種形式:過壓保護、過流保護和過溫保護。選擇適當的電路保護器件是實現高效、可靠的電路保護設計之關鍵的第一步,那么,如何合理選擇電路保護器件?不同的保護器件其保護原理也各有不同,選擇的時候應結合其保護原理、工作條件和使用環境來考慮。本文李工將介紹常用的幾種過壓選型技巧,幫助大家來正確選擇電路保護器件。

過壓保護器件(OVP)用于保護后續電路免受甩負載或瞬間高壓的破壞,常用的過壓保護器件有壓敏電阻、瞬態電壓抑制器、靜電抑制器和放電管等。過壓保護器件選型應注意以下四個要點:

1)關斷電壓Vrwm的選擇。一般關斷電壓至少要比線路最高工作電壓高10%

2)箝位電壓VC的選擇。VC是指在ESD沖擊狀態時通過TVS的電壓,它必須小于被保護電路的能承受的最大瞬態電壓

3)浪涌功率Pppm的選擇。不同功率,保護的時間不同,如600w(10/1000us);300W(8/20us)

4)極間電容的選擇。被保護元器件的工作頻率越高,要求TVS的電容要越小。

2.壓敏電阻器的作用與應用  壓敏電阻器廣泛地應用在家用電器及其它電子產品中,起過電壓保護、防雷、抑制浪涌電流、吸收尖峰脈沖、限幅、高壓滅弧、消噪、保護半導體元器件等作用。
圖1-24是壓敏電阻器的典型應用電路。

(三)壓敏電阻器的主要參數
壓敏電阻器的主要參數有標稱電壓、電壓比、最大控制電壓、殘壓比、通流容量、漏電流、電壓溫度系數、電流溫度系數、電壓非線性系數、絕緣電阻、靜態電容等。
1.壓敏電壓: 所謂壓敏電壓,即擊穿電壓或閾值電壓。指在規定電流下的電壓值,大多數情況下用1mA直流電流通入壓敏電阻器時測得的電壓值,其產品的壓敏電壓范圍可以從10-9000V不等?筛鶕唧w需要正確選用。一般V1mA=1.5Vp=2.2VAC,式中,Vp為電路額定電壓的峰值。VAC為額定交流電壓的有效值。ZnO壓敏電阻的電壓值選擇是至關重要的,它關系到保護效果與使用壽命。如一臺用電器的額定電源電壓為220V,則壓敏電阻電壓值V1mA=1.5Vp=1.5×1.414×220V=476V,V1mA=2.2VAC=2.2×220V=484V,因此壓敏電阻的擊穿電壓可選在470-480V之間。MYG05K規定通過的電流為0.1mA,MYG07K、MYG10K、MYG14K、MYG20K標稱電壓是指通過1mA直流電流時,壓敏電阻器兩端的電壓值。

2.最大允許電壓(最大限制電壓):此電壓分交流和直流兩種情況,如為交流,則指的是該壓敏電阻所允許加的交流電壓的有效值,以ACrms表示,所以在該交流電壓有效值作用下應該選用具有該最大允許電壓的壓敏電阻,實際上V1mA與ACrms間彼此是相互關聯的,知道了前者也就知道了后者,不過ACrms對使用者更直接,使用者可根據電路工作電壓,可以直接按ACrms來選取合適的壓敏電阻。在交流回路中,應當有:min(U1mA) ≥(2.2~2.5)Uac,式中Uac為回路中的交流工作電壓的有效值。上述取值原則主要是為了保證壓敏電阻在電源電路中應用時,有適當的安全裕度。對直流而言在直流回路中,應當有:min(U1mA) ≥(1.6~2)Udc,式中Udc為回路中的直流額定工作電壓。在交流回路中,應當有:min(U1mA) ≥(2.2~2.5)Uac,式中Uac為回路中的交流工作電壓的有效值。上述取值原則主要是為了保證壓敏電阻在電源電路中應用時,有適當的安全裕度。在信號回路中時,應當有:min(U1mA)≥(1.2~1.5)Umax,式中Umax為信號回路的峰值電壓。壓敏電阻的通流容量應根據防雷電路的設計指標來定。一般而言,壓敏電阻的通流容量要大于等于防雷電路設計的通流容量。

3.通流容量: 所謂通流容量,即最大脈沖電流的峰值是環境溫度為25℃情況下,對于規定的沖擊電流波形和規定的沖擊電流次數而言,壓敏電壓的變化不超過± 10%時的最大脈沖電流值。為了延長器件的使用壽命,ZnO壓敏電阻所吸收的浪涌電流幅值應小于手冊中給出的產品最大通流量。然而從保護效果出發,要求所選用的通流量大一些好。在許多情況下,實際發生的通流量是很難精確計算的。簡單的講-通流容量也稱通流量,是指在規定的條件(以規定的時間間隔和次數,施加標準的沖擊電流)下,允許通過壓敏電阻器上的最大脈沖(峰值)電流值。一般過壓是一個或一系列的脈沖波。實驗壓敏電阻所用的沖擊波有兩種,一種是為8/20μs波,即通常所說的波頭為8μs波尾時間為20μs的脈沖波,另外一種為2ms的方波,如下圖所示:



4.最大限制電壓:  最大限制電壓是指壓敏電阻器兩端所能承受的最高電壓值,它表示在規定的沖擊電流Ip通過壓敏電阻時次兩端所產生的電壓此電壓又稱為殘壓,所以選用的壓敏電阻的殘壓一定要小于被保護物的耐壓水平Vo,否則便達不到可靠的保護目的,通常沖擊電流Ip值較大,例如2.5A或者10A,因而壓敏電阻對應的最大限制電壓Vc相當大,例如MYG7K471其Vc=775(Ip=10A時)。

5.最大能量(能量耐量):  壓敏電阻所吸收的能量通常按下式計算W=kIVT(J)
其中I——流過壓敏電阻的峰值
    V——在電流I流過壓敏電阻時壓敏電阻兩端的電壓
    T——電流持續時間
    k——電流I的波形系數
對:
    2ms的方波   k=1
    8/20μs波   k=1.4
    10/1000μs  k=1.4
   壓敏電阻對2ms方波,吸收能量可達330J每平方厘米;對8/20μs波,電流密度可達2000A每立方厘米,這表明他的通流能力及能量耐量都是很大的
   一般來說壓敏電阻的片徑越大,它的能量耐量越大,耐沖擊電流也越大,選用壓敏電阻時還應當考慮經常遇到能量較小、但出現頻率次數較高的過電壓,如幾十秒、一兩分鐘出現一次或多次的過電壓,這時就應該考慮壓敏電阻所能吸收的平均功率。


6.電壓比:  電壓比是指壓敏電阻器的電流為1mA時產生的電壓值與壓敏電阻器的電流為0.1mA時產生的電壓值之比。

7.額定功率: 在規定的環境溫度下所能消耗的最大功率。

8.最大峰值電流 一次:以8/20μs標準波形的電流作一次沖擊的最大電流值,此時壓敏電壓變化率仍在±10%以內。2次:以8/20μs標準波形的電流作兩次沖擊的最大電流值,兩次沖擊時間間隔為5分鐘,此時壓敏電壓變化率仍在±10%以內。

9.殘壓比:  流過壓敏電阻器的電流為某一值時,在它兩端所產生的電壓稱為這一電流值為殘壓。殘壓比則的殘壓與標稱電壓之比。

10.漏電流  漏電流又稱等待電流,是指壓敏電阻器在規定的溫度和最大直流電壓下,流過壓敏電阻器的電流。

11.電壓溫度系數  電壓溫度系數是指在規定的溫度范圍(溫度為20~70℃)內,壓敏電阻器標稱電壓的變化率,即在通過壓敏電阻器的電流保持恒定時,溫度改變1℃時壓敏電阻兩端的相對變化。

12.電流溫度系數  電流溫度系數是指在壓敏電阻器的兩端電壓保持恒定時,溫度改變1℃時,流過壓敏電阻器電流的相對變化。



13.電壓非線性系數  電壓非線性系數是指壓敏電阻器在給定的外加電壓作用下,其靜態電阻值與動態電阻值之比。

14.絕緣電阻:  絕緣電阻是指壓敏電阻器的引出線(引腳)與電阻體絕緣表面之間的電阻值。

15.靜態電容:  靜態電容是指壓敏電阻器本身固有的電容容量。



-(0k 3$9eU
2 壓敏電阻器的應用原理 B5_><|(
壓敏電阻器是一種具有瞬態電壓抑制功能的元件,可以用來代替瞬態抑制二極管、齊納二極管和電容器的組合。壓敏電阻器可以對IC及其它設備的電路進行保護,防止因靜電放電、浪涌及其它瞬態電流(如雷擊等)而造成對它們的損壞。使用時只需將壓敏電阻器并接于被保護的IC或設備電路上,當電壓瞬間高于某一數值時,壓敏電阻器阻值迅速下降,導通大電流,從而保護IC或電器設備;當電壓低于壓敏電阻器工作電壓值時,壓敏電阻器阻值極高,近乎開路,因而不會影響器件或電器設備的正常工作。 een'WWl
壓敏電阻器的應用廣泛,壓敏電阻主要可用于直流電源、交流電源、低頻信號線路、帶饋電的天饋線路。從手持式電子產品到工業設備,其規格與尺寸多種多樣。隨著手持式電子產品的廣泛使用,尤其是手機、手提電腦、PDA、數字相機、醫療儀器等,其電路系統的速度要求更高,并且要求工作電壓更低,這就對壓敏電阻器提出了體積更小、性能更高的要求。因此,表面組裝的壓敏電阻器元件也就開始大量涌現,而其銷售年增長率要高于有引線的壓敏電阻器一倍多。 +bKzzB'
預計2002年壓敏電阻器的市場增長率為13%,其中,多層片式壓敏電阻器市場增長率為20%~30%,徑向引線產品增長率為5%~10%。需求主要來自于電源設備,包括DC電源設備、不間斷電源,以及新的消費類電子產品,如數字音頻/視頻設備、視頻游戲,數字相機等。片式壓敏電阻器已占美國市場銷售總額的40%~45%。(0402)尺寸的片式壓敏電阻器最受歡迎。0201尺寸的產品尚未上市。AVX公司的0402片式壓敏電阻器有5.6V、9V、14V和18V等幾種電壓范圍的產品,它們的額定功率為50mJ,典型電容值范圍從90pF(18V的產品)~360pF(5.6V的產品)。MaidaDevelopment公司也生產片式系列的壓敏電阻器,但目前只推出了非標準尺寸的產品,1210、1206、0805、0603和0402的產品正在試產。 eBfyQu
Littelfuse公司在2000年底前推出0201的產品。AVX和Littelfuse公司已推出電壓抑制器陣列,如AVX推出的Multiguard系列四聯多層陶瓷瞬態電壓抑制器陣列(即壓敏電阻器陣列)已經被市場接納?晒澥50%的板上空間,75%的生產裝配成本。Multiguad系列采用1206型規格。其中有一種雙聯元件采用0805規格,工作電壓有5.6V、9V、14V和18V等幾種,額定功率為0.1J。AVX公司推出Transfeed多層陶瓷瞬態電壓抑制器。該產品綜合了公司Transguard系列壓敏電阻器和Feedthru系列電容器/濾波器的功能。采用0805規格。該組件具有性能優勢,更快的導通時間(或稱響應時間,在200ps~250ps之間)和更小的并行系數。 6z^X']0
Littelfuse制造的MLN浪涌陣列組件1206規格,內裝4只多層壓敏電阻器。該產品的ESD達到IEC671000-4-2第四級水平。其主要特性包括:感抗(1nH),相鄰通道串擾典型值50dB(頻率1MHz時),在額定電壓工作狀態下,漏電流為5A,工作電壓高達18V,電容值可由用戶指定。這種MLN貼片組件可用于板級ESD保護,應用領域包括手持式產品、電腦產品、工業及醫療儀器等。 lZ prD=
EPCOS公司推出了T4N-A230XFV集成浪涌抑制器,內含兩只壓敏電阻器和一種短路裝置。該產品用于電信中心局和用戶線一側的通信設備保護。 PS;6g$NM
= 9q(%s\
3.壓敏電阻的選用

1、氧化鋅壓敏電阻器應用原理

  壓敏電阻是一種限壓型保護器件。利用壓敏電阻的非線性特性,當過電壓出現在壓敏電阻的兩極間,壓敏電阻可以將電壓鉗位到一個相對固定的電壓值,從而實現對后級電路的保護。壓敏電阻的主要參數有:壓敏電壓、通流容量、結電容、響應時間等。
    壓敏電阻的響應時間為ns級,比空氣放電管快,比TVS管稍慢一些,一般情況下用于電子電路的過電壓保護其響應速度可以滿足要求。壓敏電阻的結電容一般在幾百到幾千pF的數量級范圍,很多情況下不宜直接應用在高頻信號線路的保護中,應用在交流電路的保護中時,因為其結電容較大會增加漏電流,在設計防護電路時需要充分考慮。壓敏電阻的通流容量較大,但比氣體放電管小。

  壓敏電阻器與被保護的電器設備或元器件并聯使用。當電路中出現雷電過電壓或瞬態操作過電壓Vs時,壓敏電阻器和被保護的設備及元器件同時承受Vs,由于壓敏電阻器響應速度很快,它以納秒級時間迅速呈現優良非線性導電特性(見圖3中擊穿區),此時壓敏電阻器兩端電壓迅速下降,遠遠小于Vs,這樣被保護的設備及元器件上實際承受的電壓就遠低于過電壓Vs,從而使設備及元器件免遭過電壓的沖擊。


2、氧化鋅壓敏電阻器壓敏電壓的選擇


   根據被保護電源電壓選擇壓敏電阻器的規定電流下的電壓V1mA。一般選擇原則為:
對于直流回路:V1mA≥2.0VDC
對于交流回路:V1mA≥2.2V有效值

   特別指出對于壓敏電阻壓敏電壓的選擇標準是要高于供電電壓,在能夠滿足可以保護需要保護器件的的同時,盡可能選擇壓敏電壓高的壓敏電阻,這樣不僅可以保護器件,也能提高壓敏電阻的使用壽命。比如要保護的器件耐壓為Vdc=550Vdc,器件的工作電壓V=300Vdc,那么我們選擇壓敏電阻就應該是壓敏電壓為470V的壓敏電阻,壓敏電壓范圍是(423-517),壓敏電壓最大負誤差470-47=423Vdc大于器件的供電電壓300Vac,最大正誤差為470+47=517Vdc小于器件的耐壓550Vdc。

選用時還必須注意:
(1)必須保證在電壓波動最大時,連續工作電壓也不會超過最大允許值,否則將縮短壓敏電阻的使用壽命;
(2)在電源線與大地間使用壓敏電阻時,有時由于接地不良而使線與地之間電壓上升,所以通常采用比線與線間使用場合更高標稱電壓的壓敏電阻器。

3、通流量的選取

    通常產品給出的通流量是按產品標準給定的波形、沖擊次數和間隙時間進行脈沖試驗時產品所能承受的最大電流值。而產品所能承受的沖擊數是波形、幅值和間隙時間的函數,當電流波形幅值降低50%時沖擊次數可增加一倍,所以在實際應用中,壓敏電阻所吸收的浪涌電流應小于產品的最大通流量。


4、應用

    圖1所示是采用壓敏電壓器進行電路浪涌和瞬變防護時的電路連接圖。對于壓敏電阻的應用連接,大致可分為四種類型:
     第一種類型是電源線之間或電源線和大地之間的連接,如圖1(a)所示。作為壓敏電阻器,最具有代表性的使用場合是在電源線及長距離傳輸的信號線遇到雷擊而使導線存在浪涌脈沖等情況下對電子產品起保護作用。一般在線間接入壓敏電阻器可對線間的感應脈沖有效,而在線與地間接入壓敏電阻則對傳輸線和大地間的感應脈沖有效。若進一步將線間連接與線地連接兩種形式組合起來,則可對浪涌脈沖有更好的吸收作用。
     第二種類型為負荷中的連接,見圖1(b)。它主要用于對感性負載突然開閉引起的感應脈沖進行吸收,以防止元件受到破壞。一般來說,只要并聯在感性負載上就可以了,但根據電流種類和能量大小的不同,可以考慮與R-C串聯吸收電路合用。
     第三種類型是接點間的連接,見圖1(c)。這種連接主要是為了防止感應電荷開關接點被電弧燒壞的情況發生,一般與接點并聯接入壓敏電阻器即可。
  第四種類型主要用于半導體器件的保護連接,見圖1(d)。這種連接方式主要用于可控硅、大功率三極管等半導體器件,一般采用與保護器件并聯的方式,以限制電壓低于被保護器件的耐壓等級,這對半導體器件是一種有效的保護。

5、選型原則

   如果電器設備耐壓水平Vo較低,而浪涌能量又比較大,則可選擇壓敏電壓V1mA較低、片徑較大的壓敏電阻器;如果Vo較高,則可選擇壓敏電壓V1mA較高的壓敏電阻器,這樣既可以保護電器設備,又能延長壓敏電阻使用壽命。
  壓敏電阻器主要應用于各種電子產品的過電壓保護電路中,它有多種型號和規格。所選壓敏電阻器的主要參數(包括標稱電壓、最大連續工作電壓、最大限制電壓、通流容量等)必須符合應用電路的要求,尤其是標稱電壓要準確。標稱電壓過高,壓敏電阻器起不到過電壓保護作用,標稱電壓過低,壓敏電阻器容易誤動作或被擊穿。

6、氧化鋅壓敏電阻器的使用方法
   壓敏電阻器是一種無極性過電壓保護元件,無論是交流還是直流電路,只需將壓敏電阻器與被保護電器設備或元器件并聯即可達到保護設備的目的(如圖4所示)


     當過電壓幅值高于規定電流下的電壓,過電流幅值小于壓敏電阻器的最大峰值電流時(若無壓敏電阻器足以使設備元器件破壞),壓敏電阻器處于擊穿區,可將過電壓瞬時限制在很低的幅值上,此時通過壓敏電阻器的浪涌電流幅值不大(<100A/cm2),不足以對壓敏電阻器產生劣化;當過電壓幅值很高時,壓敏電阻器將過電壓限制在較低的水平上(小于設備的耐壓水平),同時通過壓敏電阻器的沖擊電流很大,使壓敏電阻器性能劣化即將失效,這時通過熔斷器的電流很大,熔斷器斷開,這樣既可使電器設備、元器件免受過電壓沖擊,也可避免由于壓敏電阻器的劣化擊穿造成線路L-N、L-PE之間短路(推薦的熔斷器規格見表1)。





    壓敏電阻器在電路的過電壓防護中,如果正常工作在圖3的預擊穿區和擊穿區,理論上是不會損壞的。但由于壓敏電阻器要長期承受電源電壓,電路中暫態過電壓、超能量過電壓隨機的不斷沖擊及吸收電路儲能元件釋放能量,因此,壓敏電阻器也是會損壞的,它的壽命根據所在電路經受的過電壓幅值和能量的不同而不同。



在電子鎮流器和節能燈過壓保護的壓敏電阻,一般小于20W選用MYG07K系列,30W-40W一般選用MYG10系列的壓敏電阻做過壓保護

一、壓敏電阻的連接線問題
  將壓敏電阻接入電路的連接線要足夠粗,推薦的連接線的尺寸注:接地線為5.5 mm2以上連接線要盡可能短,且走直線,因為沖擊電流會在連接線電感上產生附加電壓,使被保護設備兩端的限制電壓升高。
壓敏電阻通流量 ≤600A (600~2500)A (2500~4000)A (4000~20K)A
導線截面積 ≥ 0.3 mm2 ≥ 0.5 mm2 ≥ 0.8 mm2 ≥ 2 mm2
  例如:若壓敏電阻MY兩端各有3 cm長的接線,它的電感量L大體為18 nH,若有10 KA的8/20沖擊電流流入壓敏電阻,把電流的升速看作10KA / 8Μs,則引線電感上的附加電壓UL1、UL2大體為
UL1= UL2=L(di/dt)=18×10-9( 10×103 / 8×10-6 )=22.5 V
這就使限制電壓增高了45V。
二、壓敏電阻的串聯和配對
  壓敏電阻可以很簡單地串聯使用。將兩只電阻體直徑相同(通流量相同)的壓敏電阻串聯后,漆壓敏電壓、持續工作電壓和限制電壓相加,而通流量指標不變。例如在高壓電力避雷器中,要求持續工作電壓高達數千伏,數萬伏,就是將多個ZnO壓敏電阻閥片迭和起來(串聯)而得到的。
  壓敏電阻可以并聯,目的是獲得更大的通流量,或者在沖擊電流峰值一定的條件下減小電阻體中的電流密度,以降低限制電壓。
  當要求獲得極大的通流量[ 例如8/20,(50~200)KA ],且壓敏電壓又比較低(例如低于200V)時,電阻體的直徑 / 厚度比太大,在制造技術上有困難,且隨著電阻體直徑的加大,電阻體的微觀均勻性變差,因此通流量不可能隨電阻體面積成比例地增大。這時用較小直徑的電阻片并聯可能是個更合理的方法。
由于高非線性,壓敏電阻片的并聯需要特別小心謹慎,只有經過仔細配對,參數相同的電阻片相并聯,才能保證電流在各電阻片之間均勻分配。針對這種需求,本公司專門為用戶提供配對的電阻片。
此外,縱向連結的幾個壓敏電阻器,使用經過配對的參數一致的壓敏電阻器后,當沖擊侵入時,出現在橫向的電壓差可以很小。在這種情況下,配對也是有意義的。
三、壓敏電阻與氣體放電器件的串聯和并聯
    壓敏電阻可以與氣體放電管、空氣隙、微放電間隙等氣體放電器件相串聯(圖10.5a),這個串聯組合的正常工作要滿足兩個基本條件:①、系統電壓上限值應低于氣體放電器件G的直流擊穿電壓;②、G點火后在系統電壓上限值下,壓敏電阻MY中的電流應小于G的電弧維持電流,以保證G的熄弧。
這種串聯組合具有電容量小,工作頻率高;漏電流極小安全性好;以及不存在壓敏電阻MY在系統電壓下老化的問題,因而可靠性高等優點,但同時也有氣體放電器件相應慢所引起的"讓通電壓"問題。
壓敏電阻也可與氣體放電管并聯,以降低氣體放電管的沖擊點火電壓。

雷電與防雷誤區


隨著電子技術的發展,電子器件已進入大規模集成電路時代。電子設備的功能得以改善,運行的可靠性不斷提高,然而防雷的能力卻大大地降低了。現在,每年遭到雷擊而造成的損失數以億元計,所以研究保護微電子設備免遭雷電危害已成為一個重要課題。雖然近兩個世紀出現了很多的防雷方法和派生出很多防雷器件,但由于對雷電的了解不全面或對器件性能的偏見,往往得不到預期的效果。由于不得其法,浪費了大量資財。本文闡述雷電的成因并指出當前防雷誤區,力圖打破似乎凍結的防雷方法的規范,以求防雷研究的進展。

1 雷電的形成

1.1 自然界的自由電荷

    在電子學中,當人們研究電的現象時發現構成物質的微單元的原子中,圍繞原子核高速旋轉的外層電子易受外界條件的影響而逸出,使原子缺少電子或者自由電子單獨存在而對外部形成電場的帶電現象。

    金屬導體和絕緣體的內部結構區別在于:金屬導體中的自由電子內部引力較弱,而絕緣體內部引力較強。所以在金屬導體環路中,如加上一種使自由電子逸出的力量(這個力量我們叫電壓),由于環路中電壓的存在,金屬中的電子產生位移式的流動,不過金屬內的正負電荷量的絕對值是相等的,一旦去掉加在環路中的電壓,環路立即處于中性,沒有電子的流動,不再產生電場。

    對非環路的金屬,比如兩塊相互平行的金屬板,它們之間以空氣為介質,如在這兩塊板上加上電壓,金屬導體中的電子按同性相斥,異性相吸規律,使電子向一面流動,產生電場,這種現象稱為靜電現象。這時對某一塊金屬來說,它們電荷的正負電量的絕對值就不相等了,這時如去掉加在其上的電壓,它不像環路那樣呈現電中性,卻仍保持帶電性質,仍然有電場的存在,但是隨著時間的推移,這個電場會自然消失。正統的理論解釋為A片金屬的電子通過介質層逐步釋放給B片金屬的結果,這是以環路電流理論為依據的論點。但是,如果將兩塊已充了電的金屬塊瞬間拉開到不可能從A向B釋放電子的距離,兩塊金屬會不會永久性地帶電呢?事實告訴我們,隨著時間的推移帶電現象也隨之消失,這是什么原因呢?教科書上提到的摩擦起電現象,即絕緣體相互摩擦后,絕緣體出現帶電現象,在這種情況下,是否需要兩件物體再接觸一下才能使絕緣體呈現帶電中性呢?事實并非如此,這些懸于空間的帶電物體,不管帶電性質如何,只要與大地接觸一下,帶電現象就立即消失。因此這種現象告訴我們,在自然界中,A給B的電荷,A不必從B收回,B多余的電荷也不一定向A輸出,這與金屬環路電流理論是不相同的。同時可以推定,自然空間(包括大地在內)各種物體電荷的擁有量的絕對值是不相等的,就是說自然界擁有巨大的自由電荷量。

    自然界之所以擁有大量的自由電荷,從電勢形成概念而言,有電磁效應、化學效應、摩擦起電及射線等諸方面原因,現代科學可以做到測量人腦電流的運動來判斷腦的活動。自然界的自由電荷的成因,用能量守恒定律來規范,可以這樣說:凡有物質運動的地方(包括宇宙射線),就會產生電子運動并形成自由電荷,這是一種能轉換成另一種能的變換過程,所以自然界物質的運動是自然界產生自由電荷的根源。

    所謂自然界,包括天空與大地這樣廣闊的空間,這個空間不存在電荷的中性,就大地而言,我們稱之為零電位,但大地本身因物質的運動其電位并非為零,它擁有大量的自由電荷,我們可以做一個簡單的小實驗:用一副耳機,或者一只毫伏表,兩根同金屬性質的金屬棒,在一定距離內分別將金屬棒插入地下,棒與棒之間用耳機可以聽到地電荷的噪音,如果接上毫伏表發現有電壓指示,而這種指示不因放電時間的加長而消失,單線傳輸的電話線路,電話的耳機里的噪音也連續不斷,這些都說明大地自由電荷的存在。當然用上述方法無法測量天空自由電荷,但是我們用長波和中波收音機收聽電臺時,噪音干擾也連續不斷,以此證明,天空中有不斷的放電現象,說明天空中存在豐富的自由電荷,同時又能形成一定強度的電場放電。

    這里反復地論證自然界存在自由電荷,其目的是要解釋雷電產生的根源,因為教科書上的環路理論不能對雷電成因進行解釋。

1.2 雷電場的產生

    雷電的能量是巨大的,在人類活動中,任何單一的電站所發出的電能不可能產生一次雷電所釋放的能量,那么這樣大的能量積聚是怎樣形成的呢?

    上面說過,由于物質的運動自然界產生巨大的自由電荷,當然這些自由電荷是產生雷電的根源。從電子學中得知,要形成一個強大的電場,一定是其中一方是同性質電荷的積累,但是在天空中空氣是絕緣的,同性質的電荷又相斥,它們不可能積聚在一起,不可能形成能量的集中,天空中的物質受氣流、宇宙射線的影響而產生自由電荷,且不斷增加,在大氣層的擠壓下向太空高層運動,形成一個電離層,這個電離層是含單性電荷的電子層,其電場的能量是不可估量的。

    當大氣層中出現潮濕的空氣,在上升階段又遇冷空氣結成水狀云塊時,由于云塊可看成是一個整體的導體,在電離層電場力的作用下,云層中的電子推向面向地的一端,雖然云塊正負電荷的絕對值相等,但實際上形成了一個靜電場,在晴天,云塊遠距地面而且云塊與大地間潮濕空氣較稀,它們之間介質絕緣程度較高,不易發生擊穿放電現象,但是在雨天,特別是熱雨季節,由于云層下降,空氣潮濕,在此條件下帶電云塊擊穿空氣向大地放電而形成雷電。

    雷電不單純是空間對地放電,往往在空間也會形成雷電。這是因為帶電云塊在空間的位置較高,當地面的潮濕空氣急速上升時,它與帶電云塊形成的電場在空間放電,形成高空雷電。

    上面說過,云塊受電離層電場力的作用產生靜電現象,這些云塊向地放電以后,其本身產生電離即云塊的正負電量的絕對值不相等,形成帶電現象,帶電云塊隨著氣流運動與另一云塊形成電場,當它們逐漸接近時產生放電現象是形成空中雷的原因,當我們觀察雷電在空間放電時,往往是一次接一次有連續不斷的感覺。

1.3 雷電過程

    雷電過程也是靜電理論中闡明的電場中介質擊穿過程。上面說過雷電的成因,雷電是帶電云塊在運動過程中放電的現象,其放電位置不是固定的,但有一定固定的條件。比如電場中介質的厚度、絕緣系數、氣體溫度和地表導電系數都影響雷擊地點。我們常說的多雷區應該說該地區具備上述諸因素中的幾種。但是有人認為雷電是在本位置產生的,這是一種誤解。道理很簡單:因為在本地區又有什么力量積聚這么大的能量呢?應該是帶電云塊在運動過程中放電形成雷電,當然在帶電云塊的作用下,在什么地方放電與地面的前述條件有關,以地貌而言相對高度越高應該說越易遭雷擊,這里指的是高建筑物、高山及地表凸出處,但也不一定就在這些地方出現雷擊,因為在電場中介質參數不單純是指厚度,還取決于絕緣系數即環境的溫度和氣體的溫度。我們發現,往往雷擊點不在山頂而在平川,這是因為那里的潮濕空氣和氣溫使電場介質的絕緣低于高山而遭雷擊。另外,地表的導電也有影響,良好的導電地質比難以導電的地質所產生的雷電場就大得多,所以易導電的地質易于引雷。

    雷電場是一個巨大的靜電場,是人類不可建造的。巨大的電場面積和所積聚的巨大能量是不可估量而又不可測量的,人們往往在雷電以后,從被雷擊的物體破壞的程度估計它的大小。對于雷電流用數以億安計的詞來形容是不過份的,雷電場在放電過程中與靜電場放電有相似的地方,但也有差別,人為形成的靜電場其儲能是極為有限的,所以它在放電過程中放電電流是從最大值逐步減弱,而雷電場就不同,由于儲能巨大,在放電時因通過空間的阻力開始階段不可能使電場減弱,而是在放電時空氣加熱以后放電電流達到最大值,再隨著電場的減弱放電電流隨之下降。所以雷擊過程中雷電流是從小到大再減弱,就電的性質而言,由于它是一個靜電場的放電,電流的方向是不變的,所形成的是一個幅度巨大的脈動直流電流。

    所以雷電流的主要分量是直流分量,但脈動部分和雷電流與空氣及地接觸時產生的熱騷動形成的諧波和高次諧波的電磁能量也相當大,所以雷電過程中的交流分量也不可小看,雷擊過程中,從低頻直至米波段這樣寬的頻譜均受不同程度的干擾,從諧波理論得知,低頻段所受干擾較為嚴重。

    如果我們將地面的物體置于某一位置,雷電對這一物體產生的干擾可分為感應干擾和直接干擾。某一物體不在雷電場內,但由于雷電在放電過程,它所產生的強大電磁波使這一物體受電磁波的沖擊,這樣的雷我們稱“感應雷”,當某一物體置于雷電場內,而且物體又作為雷電流的導電體,巨大的電流通過該物體使物體遭到嚴重破壞,這種直接置于雷電場受到雷電的沖擊,我們稱這種雷為“直接雷”。以現代微電子來說,不管感應雷還是直接雷對微電子器件都會造成永久性的破壞。

2 防雷的誤區

2.1 避雷針與避雷器

    19世紀后葉,人們發現金屬導體尖端放電現象。避雷針是典型的利用尖端放電原理做成的防雷裝置,在被保護物體上架設一根金屬針,并將它與地相通。它是怎樣避雷的呢?解釋是這樣:當避雷針置于空中對地這個雷電場時,由于避雷針與大地有良好的接觸,此時電場能量通過避雷針放電,雷電場消失,使它不發生大電流的放電,從而起到消雷的作用。但是這種解釋也有不清楚的地方,即位于強大的雷電場下的避雷針,能否按人們的意愿慢慢地放電使雷電場消失呢?從電學原理也說不通。因為強大的雷電場就像炸藥缺少引信一樣,避雷針所指的空間就像引信,由于避雷針的引導會一觸即發。因為其高度和良好的接地條件要優于其它位置,同時尖端形成的電場又大于其它地方,所以強大的雷電場以避雷針為中心放電區,如果說避雷針本身不具有電抗,接地電阻又達到零值,數以億安計的雷電流可以順利通過它,不會形成熱效應和雷電位,便可達到避雷目的。但避雷針本身和引線存在著電抗,接地電阻不可能為零,所以雷擊過程中,它沒有避雷能力,只起到雷擊位置的引導作用。人們認識到這一點,但對避雷針有所偏愛或者說對雷電成因不理解,他們將雷電解釋為是本位置產生的,就是說講不清楚的原因,在避雷針設置的地方和相對的空間形成電場,由于避雷針逐步放電而使這一電場建立不起來,所以避雷針起到消雷的作用。事實上從20世紀以來人們對避雷針的避雷作用公開地提出了質疑,因為避雷針成為引雷針的事件屢見不鮮。

    然而避雷針在下述情況能發揮一定作用,當帶電云塊的電量很小,而且又遠離地面與大地形成不太強的電場時,避雷針對其電場逐步放電達到消除這個電場的目的。地面有些物體與大地是絕緣的,比如木質結構的古建筑物,在感應雷和直接雷的作用下,可能會帶上靜電,由于靜電的存在可能引起火災,如果在這些物體上架設避雷針,就可使建筑物與大地形成等電位,避免這些物體在雷電場作用下帶靜電。

    但是,現代的建筑物幾乎都是鋼筋水泥結構的,它與大地已形成了等電位,顯然架設避雷針是多余的。但是現在的建筑物仍沿襲老規矩架設避雷針,其原因很明顯,主要是責任和規范問題。說句實話,不設避雷針誰能保證該建筑物不受雷擊?安裝了避雷針而遭雷擊是老天爺的事,責任不在人。

    幾乎在出現避雷針的同時,在輸電線上人們利用尖端放電現象發明了尖端放電避雷器,兩個尖端所形成的電場在一定間距內放電,這個間距的大小可以設定在一定電壓下放電,于是將它安裝在輸電線上,使雷電的超壓值通過此放電器引導入地達到避雷的目的。20世紀初葉,輸電線上普遍安裝了形似羊角的羊角避雷器,但是由于羊角避雷器在泄放雷電過程中,空氣被加熱引起電弧不斷,雖然有引導電弧上升的形態,但雷電過后,電路不能正常供電。于是在尖端放電的基礎上加了對電壓敏感的電阻元件,此元件在超過額定電壓時呈現的電阻小,反之阻值增大,對過壓引起的電流起到開關作用,這種避雷器稱“閥型避雷器”。按壓敏原理又派生出氣敏和氧化鋅器件。

    不管羊角型、閥型、氣敏和壓敏避雷器,它們的結構企圖達到一個目的:使輸電線上的過壓值,通過這些器件,箝位在人為的整定值上,從而使用戶設備的端電壓不超過額定電壓,確保用戶設備的安全。

2.2 避雷器件用在不同電路中的反應

    現在形形色色的避雷器,如果單純地就其本身結構來判斷是否有防雷作用是不全面的,還要看這些器件用在什么電路。下面介紹幾種電路在雷電過程中的反應:

    (1)高壓輸電線雷電勢的分布與過渡

    高壓輸電線是三相三線制,線對地是絕緣的。不管輸電線受感應雷或直接雷影響,在三線中的雷電勢的電位和相位均是相同的,線與線之間的電位差等于零。所以當雷擊高壓輸電線時,主要危及輸電線及其在線路上運行的變壓器的對地絕緣。在三線的輸電線中,由于各種原因三線對地絕緣系數不盡相同,特別是高壓側的避雷器絕緣性能更難求得一致,所以在雷擊過程中會出現一線首先向地放電現象。由于一線放電,該線雷電位迅速下降,此時另外二線的雷電位就高于放電線,線與線之間就出現了雷電位差,這個電壓通過變壓器高壓側繞組,低壓側(即變壓器副邊)就由于電磁感應出現雷電壓,這個電壓很高時就危及用戶設備的安全。

    (2)低壓輸電線雷電勢的分布與過渡

    低壓為三相四線制,零線與大地相連,雷電發生在低壓電線時,由于零線本身存在著電抗,接地電阻不可能達到零值,四線上的雷電都向地放電,此時的低壓輸電線首先是零電位急劇上升,當然相線由于零電位上升而相應上升,而且每相向零線放電時,都是通過用戶設備進行的,由于各自的負載不同,相應的雷電位也不盡相同,這樣又出現了相對零線間和相間的雷電流。所以當雷擊低壓線時,對用戶設備造成破壞的一是對地絕緣,二是超壓過載,往往由于零線電位升高而破壞用戶絕緣的故障最明顯。

    (3)小電流電路

    所謂小電流電路系指電源功率容量小、電源內阻高的電路網絡,這種電路我們常見的如電話外線及電子線路本身。

    上面說過,目前的防雷器件是由尖端放電和壓敏原理派生,這些器件用于線路超壓保護時,接線方式一般為線間并聯及線與地間并聯,這種器件在小電流電路上是能有效地箝定超壓電流的,因為小電流電路功率容量小,電源內阻高。比如:當雷電沖擊電話用戶時,雷電流通過用戶線倒傳到交換機的終端,如果交換機終端安了壓敏器件,壓敏器件對雷電流進行泄放時,電話線路由于阻值大將雷電流給予限制,因此壓敏器件能箝定在它的閾值上。在電子電路中,我們常見在穩壓二極管的前面串聯一只電阻,這只電阻是限流電阻,也可看成是為增加電源內阻而設定的,由于此電阻的限流,穩壓二極管就能將電壓箝定在它的閾值上,但負載電流不能大,否則穩壓值低于閾值,所以在小電流電路中,使用壓敏器件進行電壓的箝位能有效地防止雷電的沖擊,就是說防雷效果是顯著的。

    (4)大電流電路

    大電流電路一般指電源電路,這種電路的特點是功率容量大、電源內阻小。如果在這樣的電路上使用壓敏器件并聯在線路上,力圖用壓敏器件的過壓放電特性,將過壓值箝定在壓敏器件的閾值上顯然是做不到的。雷電要在電源電路形成超壓狀態,它的功率能量必須大于電源電路的能量,這樣一個巨大的能量由壓敏器件泄放而器件本身不損壞是不可能的,這是其一;其二,由于電源內阻小,就是在壓敏器件放電過程中,壓敏器件兩端電壓不會低于線路的過壓值,這樣用戶設備同樣受雷電過壓的沖擊。

    現在市面上有些設備號稱具有防雷功能,單純的將防雷器件和整機并聯在電源上,并在電源電路上串聯保險絲。制作者們認為在雷擊過程中,壓敏器件放電而使電路過流而熔斷保險絲,達到避雷的目的。這樣的接線,對功率器件即電機和電力變壓器有一定的避雷作用,但對于微電子設備沒有防范功效。前面說過加在壓敏器件上的過壓值同時加到了用戶設備上,而且由于電源內阻小,電壓不會因此而降落很多,另外,保險絲是一個熱元件,有一個熔斷時間,所以用保險絲與壓敏器件配合的避雷器裝置,對于微電子設備而言是不可取的。

    要使壓敏器件在電源電路上發揮避雷作用,只有增加電源內阻即在電路上串聯電抗元件,但是由于這個電抗元件使電路在正常工作狀態下,降低了工作電壓,同時又隨負載的變化而波動使此電源不能使用,所以當今防雷問題的焦點幾乎在電源線引雷問題上。

    由于電源線上不能串聯電抗元件,但又要使用壓敏器件泄放雷電流,于是有人從雷電頻譜入手,提出了雷電的浪流現象。什么是浪流呢?雷電如水浪一樣來勢兇猛,下降迅速,認為這樣一個沖擊電流主要分量在高頻,所以在電路上使用毫亨級的電感就能防止浪流。當然毫亨級的電感對于50Hz的電源頻率幾乎不形成有影響的電抗。但是前面說過,雷電是靜電場的放電現象,主要分量是直流,諧波頻率較寬。這個交流分量很小,所以把雷電頻譜定在高頻是不對的,因此使用高頻電感的方法要獲得較好的防雷效果是不可能的。

    當前對于微電子設備的防雷方法使用1∶1變壓器,普遍認為具有較好的防雷效果,為什么能得到這樣的效果呢?認為:它能阻止浪流,起隔離作用。但這種解釋沒有說到點子上。應該是1∶1隔離變壓器將大功率容量的電源變成了定功率容量的電源。由于變壓器具有磁飽和效應,如果在它的副邊并接壓敏器件,由于功率容量受到限制,壓敏器件能將電壓箝位。因為現在生產的氧化鋅壓敏器件瞬間電流可達數千安培。

壓敏電阻器的失效方式有3種:
(1)劣化,表現為漏電流增大,壓敏電壓顯著下降,直至為零;
(2)炸裂,若過電壓引起的浪涌能量太大,超過了所選用的壓敏電阻器極限承受能力,則壓敏電阻器在抑制過電壓時將會發生陶瓷炸裂現象;
(3)穿孔,若過電壓峰值特別高,導致壓敏電阻器陶瓷瞬間發生電擊穿,表現為穿孔。
其中,在進行分級防雷保護前提下,壓敏電阻器的失效模式絕大部分表現為劣化和穿孔(即短路),因此,在使用壓敏電阻器時,必須與之串聯一個合適的斷路器或保險絲,避免電路短路引起事故。
目前,國際上流行的過電壓保護器就是將壓敏電阻器與限流、過流和劣化告警裝置有機地組合在一起,它除了具有過電壓保護功能外,還具有防止自身劣化、導致電路短路的功能。

3 結語

    本文簡略地表達了雷電成因、雷電過程以及分析了當今防雷的方法,其目的是提出一個思維,以便對市面上形形色色的防雷器件的防雷效果有一個理智的判斷,以達到正確地選用防雷器件保護微電子設備。

靜電防護壓敏電阻

    靜電是人們非常熟悉的一種自然現象。物體的靜電帶電又稱靜電起電,靜電過電壓(ESD): ESD隨時、隨機、隨處發生時,產生靜電場擊 穿、電荷轉移及電磁輻射,對功能器件具有嚴重的毀壞性及電磁干擾。靜電的許多功能已經應用到軍工或民用產品中,如靜電除塵、靜電噴涂、靜電分離、靜電復印等。然而,靜電放電ESD(Electro-StaticDischarge)卻又成為電子產品和設備的一種危害,造成電子產品和設備的功能紊亂甚至部件損壞,F代半導體器件的規模越來越大,工作電壓越來越低,導致了半導體器件對外界電磁騷擾敏感程度也大大提高。靜電放電時, 最高可達45A的峰值電流在1nS內流過,并且伴隨著 強電場及磁場。靜電放電可以破壞電路 ,所以需要抗靜電器件以及優良的布線 來抑制電子設備中的瞬態破壞。ESD對于電路引起的干擾、對元器件、CMOS電路及接口電路造成的破壞等問題越來越引起人們的重視。電子設備的ESD也開始作為電磁兼容性測試的一項重要內容寫入國家標準和國際標準。因此對現代電子產品來講靜電防護越來也重要。

ESD帶來的影響
硬件損傷
軟件錯誤
瞬態干擾

靜電防護的基本原則
自然界的所有物質都是由原子組合而成,原子中的質子(正電荷)與電子(負電荷)存在于我們生活中每個角落,可以這樣說:靜電是無處不有,無時不在,時時刻刻存在在我們生活中的一切周圍。在靜電防護過程中打算將靜電完全消除是困難的,但是我們可以采取防護措施,將靜電的產生與積聚控制在最小的限度之內,經過科學家和工程技術人員多年的研究和實踐,結果表明得出兩個防護靜電危害的基本原則:

1、控制靜電起電率防止危險靜電源的形成
2、在靜電安全區域內使用或安裝靜電敏感元件。
3、用靜電屏蔽容器運送靜電敏感元件
4、增大電荷消散速率防止電荷積聚(連接、接地、屏 蔽)
5、采用抗靜電元器件及ESD防護設計提高電路抗
6、ESD/EMP能力(電容、二極管、壓敏電阻)


靜電保護器的選型注意事項

過壓保護器件(OVP)用于保護后續電路免受甩負載或瞬間高壓的破壞,常用的過壓保護器件有壓敏電阻、瞬態電壓抑制器、靜電抑制器和放電管等。本文主要講靜電抑制器的選型要點。

選擇合適的ESD保護器件,最大的難點在于如何最容易地明確哪種器件可以提供最大的保護。系統供應商一般是通過數據手冊上的ESD額定值(或標稱值)來比較ESD保護器件的好壞。事實上,從這些額定值根本看不出器件保護系統的能力有多強,關鍵取決于其二極管參數。主要的參考系數應該是:

快速響應時間

低箝位電壓

高電流浪涌承受能力

選擇ESD器件應該遵循下面的要求:

(1)選擇靜電保護器件注意:

1、箝制電壓不要超過受保護器件的最大承受電壓

2、電路電壓不超過保護器件工作電壓

3、低電容值、漏電流盡可能的減少干擾及損耗

(2)靜電保護器件盡量安裝在最接近靜電輸入的地方,遠離被保護器件

(3)靜電保護器件一定接的大地線,不是數字地線

(4)回地的線路盡量的短,靜電保護器件與被保護線路之間的距離盡量的短

(5)盡量避免被保護與未被保護線路并排走線
半導體器件的ESD失效電壓

半導體器件 失效電壓(V)
Junction FET 140~10000
TTL 380~7000
Bupolar TR 380~7000
Schottky Diode 300~2500
CMOS 250~2000
SCR 580~1000
MOSFET 100~200
EPROM 100

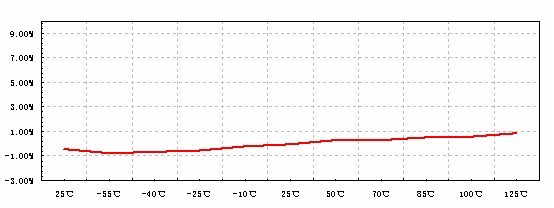

壓敏電壓的溫度特性

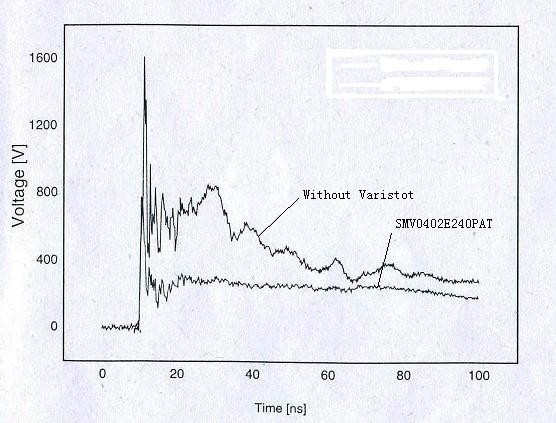

 靜電消除測試電路及波形圖





I/O 線路的保護

    沒有 ESD抑制器, 放電電流直接流向回路。                   使用 ESD抑制器,放電電流流過ESD抑制器并通過包裝轉向大地.
